Skywalker X8 — малый fixed-wing UAV (нелинейная 6-DoF, СИ)

Skywalker X8 в крейсерском полёте над облачным слоем

tensoraerospace.aerospacemodel.skywalker_x8.nonlinear — полная нелинейная 6-DoF модель Skywalker X8 — UAV типа «летающее крыло» (~3,4 кг, размах 2,10 м). Аэродинамические данные — рецензированная flight-test идентификация из статьи в CEAS Aeronautical Journal 2025 года.

Skywalker X8 — канонический представитель класса «малый fixed-wing UAV» в составе tensoraerospace: размер ~ 2 м, масса ~ 3 кг, электропропеллер, hobby-grade конструкция — типичная исследовательская платформа. Из всех платформ этого класса (Sentera Vireo, KHawk Zephyr, HobbyKing Bix3, Telemaster, PA-18 Super Cub, Ultra Stick 25e и др.) X8 — самая тщательно и недавно идентифицированная, с полным набором производных, опубликованным в одной open-access статье.

Параметр Значение
Источник аэродинамики CEAS Aeronautical Journal (2025) — Løw-Hansen et al.
Метод идентификации Hybrid Output Error Method (OEM), инструмент Fitlab
Масса / размах / площадь 3,364 кг / 2,10 м / 0,75 м²
Двигатель Hacker A40-12 KV610 + 14×8 Aeronaut prop, 4S 16 В
Координаты NED, body axis, ZYX 321 Euler
State 12-D (нет канала топлива — электрический)
Управление 3 канала: collective elevon (δ_e), differential elevon (δ_a), throttle (δ_T)
Единицы СИ (кг, м, Н, рад, с) — все остальные нелинейные модели tensoraerospace в FPS

Геометрия и массы (paper Table 1)

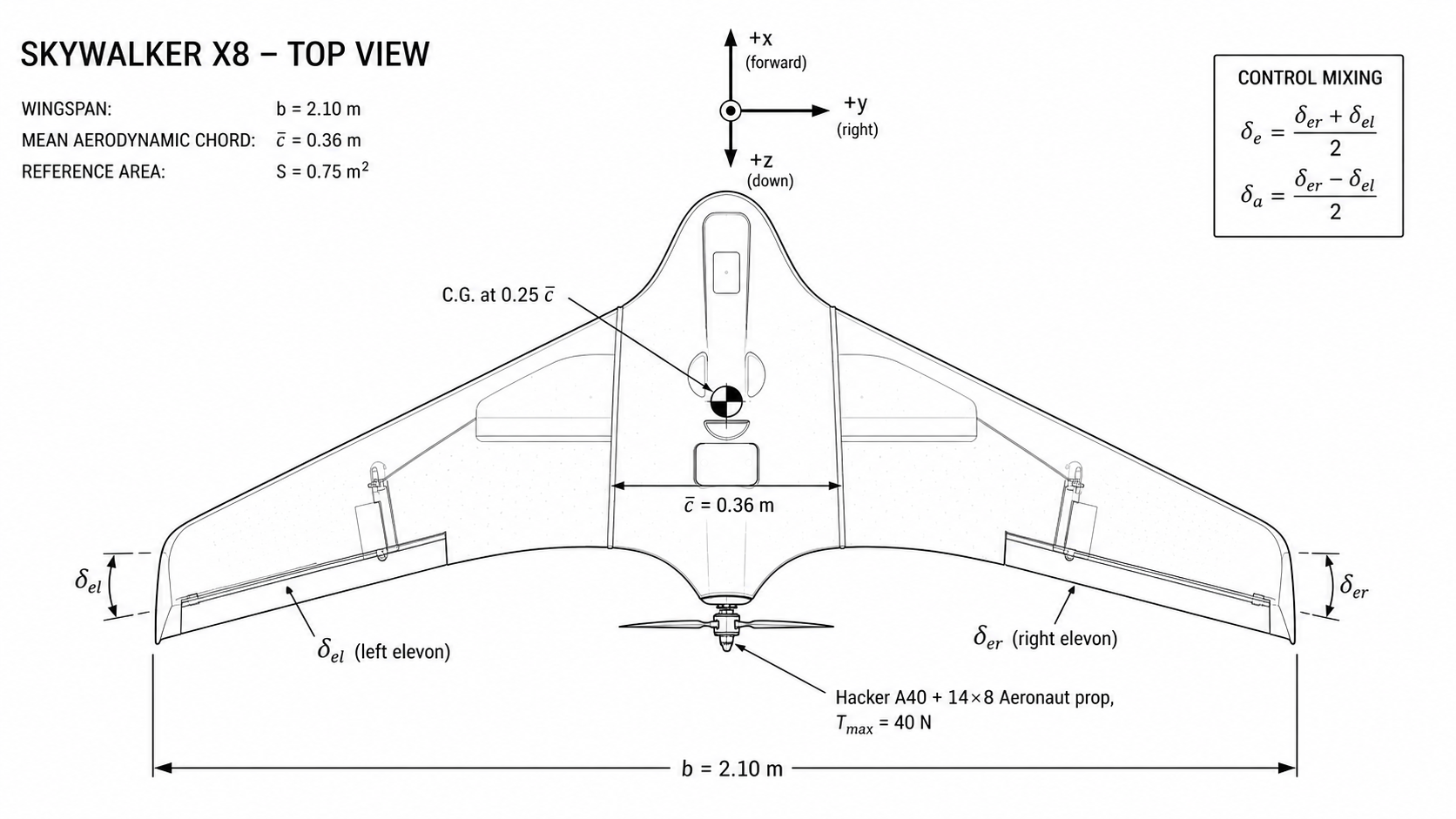

Top-view схема Skywalker X8: размах, САХ, ц.т., элевоны, толкающий пропеллер

m   = 3,364 кг
Ix  = 0,325 кг·м²
Iy  = 0,140 кг·м²
Iz  = 0,400 кг·м²
Ixz = 0,029 кг·м²
c̄  = 0,36 м       (САХ)
b   = 2,10 м       (размах)
S   = 0,75 м²      (площадь крыла)

На top-view схеме виден layout «летающее крыло», два элевона на задней кромке, центральный отсек 4S LiPo, ц.т. на 0,25 c̄ и rear-mounted толкающий пропеллер. Inset с control mixing показывает, как два физических отклонения элевонов (δ_el, δ_er) преобразуются в коллективный руль высоты (δ_e) и дифференциальный элерон (δ_a), которые подаёт агент.

State и control

Skywalker X8 — полный 12-элементный вектор состояния, отображённый на airframe

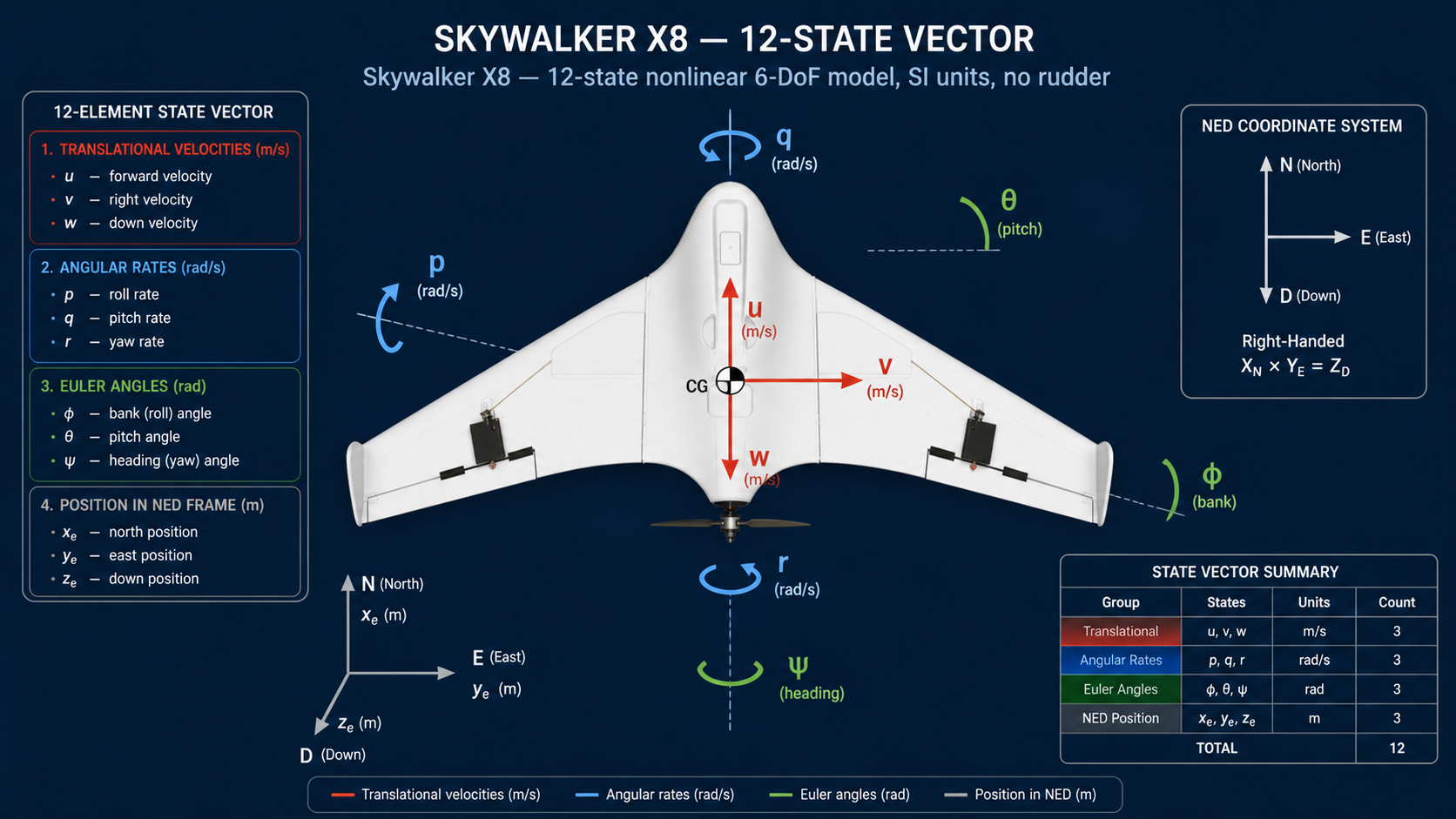

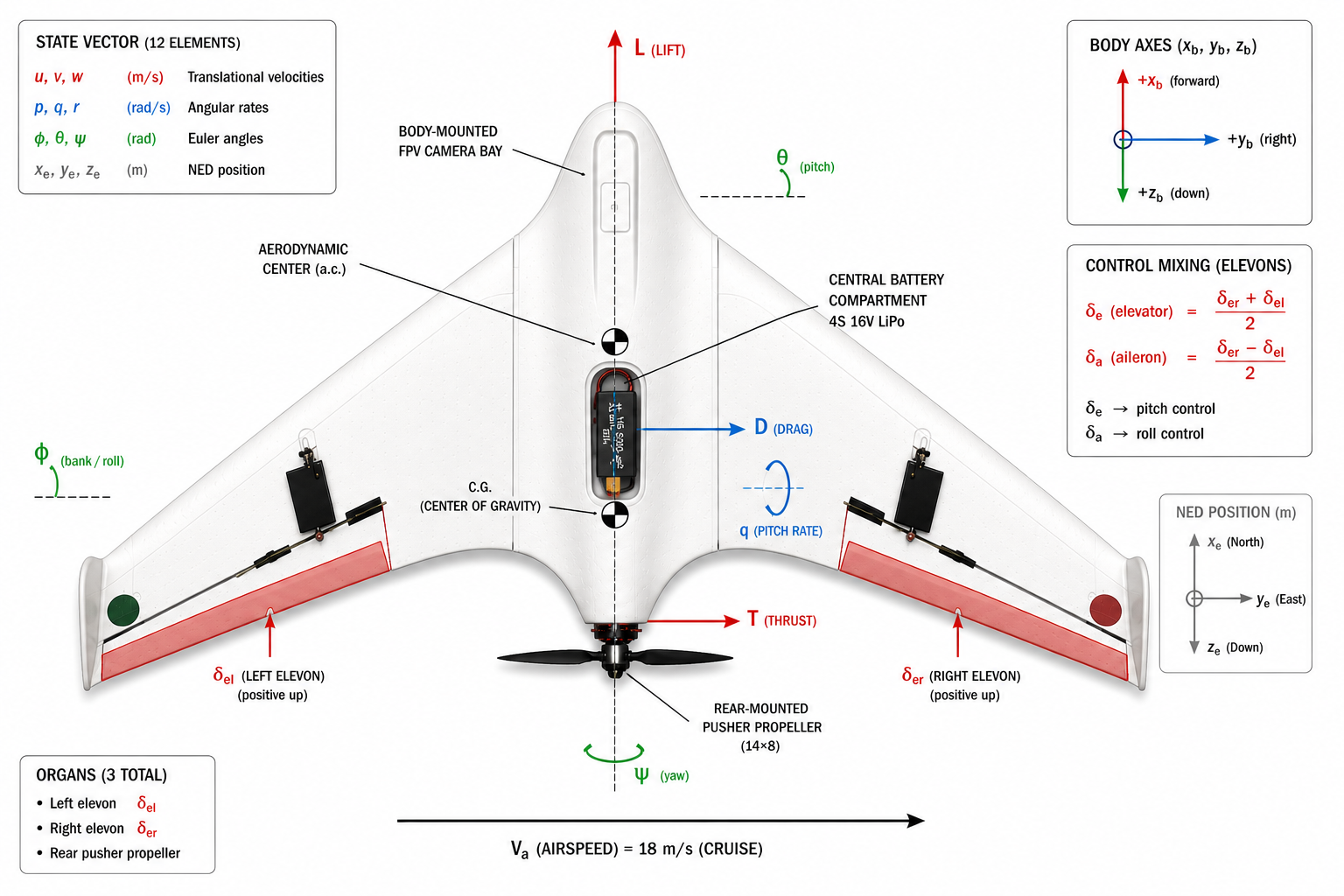

Диаграмма выше раскладывает все 12 элементов state-вектора и body-axis систему координат на X8: три translational velocities (u, v, w), три угловые скорости (p, q, r), три угла Эйлера (φ, θ, ψ) и три NED-координаты (x_e, y_e, z_e). Перспективный обзор ниже связывает state-вектор с физическими управляющими поверхностями и propulsion-группой:

Skywalker X8 — обзор: state-вектор, body axes, рули, propulsion

State (12-D, body axis, NED, ZYX 321 Euler — СИ):

[u, v, w,           # body velocity, м/с
 p, q, r,           # body angular rates, рад/с
 φ, θ, ψ,           # Euler углы, рад
 x_e, y_e, z_e]     # NED position, м

Control (3-D — руля направления нет):

[δ_e, δ_a, δ_T]
   ↓    ↓    ↓
elev   ail   throttle
(рад) (рад)  [0, 1]

X8 — это flying wing с двумя элевонами (левый и правый). Стандартное control mixing отображает их в коллективный вход (elevator, δ_e = (δ_er + δ_el)/2) и дифференциальный (aileron, δ_a = (δ_er - δ_el)/2). Боково-направленное управление по yaw — только через дифференциальный aileron (поверхности руля направления нет).

Аэродинамическая сборка (paper Table 8)

Все коэффициенты идентифицированы из flight-test данных при V = 18 м/с в октябре 2024 года hybrid Output Error Method. Функциональные формы (paper Eqs. 17, 18):

\[ \begin{align*} C_L &= C_{L_0} + C_{L_\alpha}\,\alpha + C_{L_q}\,\hat q + C_{L_{\delta_e}}\,\delta_e \\ C_D &= C_{D_0} + C_{D_q}\,\hat q + C_{D_{C_T}}\,C_T + C_{D_{k_1}}\,C_L + C_{D_{k_2}}\,C_L^2 \\ C_Y &= C_{Y_0} + C_{Y_\beta}\,\beta + C_{Y_p}\,\hat p + C_{Y_r}\,\hat r + C_{Y_{\delta_a}}\,\delta_a \\ C_l &= C_{l_0} + C_{l_\beta}\,\beta + C_{l_p}\,\hat p + C_{l_r}\,\hat r + C_{l_{\delta_a}}\,\delta_a \\ C_m &= C_{m_0} + C_{m_\alpha}\,\alpha + C_{m_q}\,\hat q + C_{m_{\delta_e}}\,\delta_e \\ C_n &= C_{n_0} + C_{n_\beta}\,\beta + C_{n_p}\,\hat p + C_{n_r}\,\hat r + C_{n_{\delta_a}}\,\delta_a \end{align*} \]

Идентифицированные коэффициенты Skywalker X8: lift curve, drag polar, pitching moment vs α — CEAS 2025 Table 8

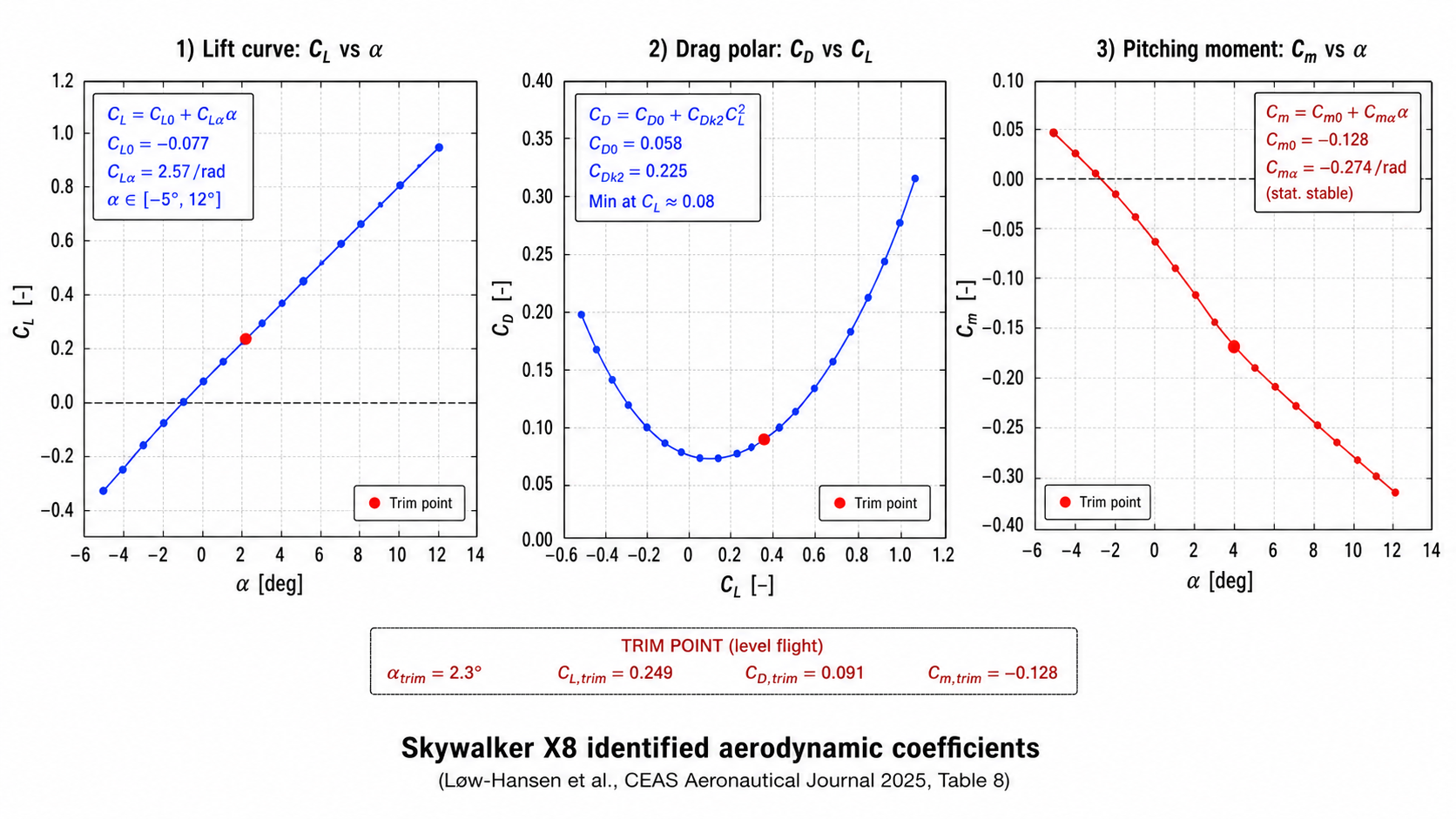

Три панели выше показывают lift curve (C_L vs α, slope 2,57/рад, intercept −0,077), асимметричный drag polar (C_D vs C_L, минимум около C_L = 0,08) и pitching-moment curve (C_m vs α, отрицательный slope, подтверждающий статическую устойчивость), вычисленные по опубликованным коэффициентам. Красная trim-точка — опубликованное reference-условие крейса при 18 м/с.

Идентифицированные значения коэффициентов:

Drag Lift Pitch
\(C_{D_0}\) 0,058 \(C_{L_0}\) −0,077 \(C_{m_0}\) 0,027
\(C_{D_q}\) 0,480 \(C_{L_\alpha}\) 2,573 /рад \(C_{m_\alpha}\) −0,274 /рад
\(C_{D_{C_T}}\) −0,217 \(C_{L_q}\) 17,119 \(C_{m_q}\) −1,608
\(C_{D_{k_1}}\) −0,034 \(C_{L_{\delta_e}}\) 1,369 \(C_{m_{\delta_e}}\) −0,276
\(C_{D_{k_2}}\) 0,225
Side force Roll Yaw
\(C_{Y_0}\) 0,011 \(C_{l_0}\) 0,007 \(C_{n_0}\) −6,3×10⁻⁴
\(C_{Y_\beta}\) −0,285 \(C_{l_\beta}\) −0,108 \(C_{n_\beta}\) 0,022
\(C_{Y_p}\) −0,270 \(C_{l_p}\) −0,313 \(C_{n_p}\) −0,009
\(C_{Y_r}\) 0,108 \(C_{l_r}\) 0,037 \(C_{n_r}\) −0,050
\(C_{Y_{\delta_a}}\) 0,097 \(C_{l_{\delta_a}}\) 0,102 \(C_{n_{\delta_a}}\) −0,007

Связь propeller-airframe drag \(C_{D_{C_T}} = -0,217\) — самая характерная фича: увеличение throttle уменьшает drag, что показывает, что слипстрим пропеллера меняет обтекание элевонов.

Модель двигателя

Hacker A40-12 KV610 + пропеллер 14×8 Aeronaut CAM откалиброваны на два опубликованных в статье operating points:

Условие Тяга
Static, full throttle 40 Н
44 % throttle, 18 м/с (paper trim) 3,7 Н

Простая 2-точечная квадратичная модель:

\[ T(\delta_T, V) = T_{\max} \cdot \delta_T^2 \cdot (1 - V / V_{\text{zero}}) \]

с \(T_{\max} = 40\) Н, \(V_{\text{zero}} = 35\) м/с. Полная motor + cubic-CT(J) модель из статьи (Tables 6, 7) выставлена через :class:X8Propeller для high-fidelity исследований.

Trim finder

tensoraerospace.aerospacemodel.skywalker_x8.nonlinear.trim(h, V) решает \(\dot u = \dot w = \dot q = 0\) методом Newton-Raphson:

Условие h, м V, м/с α δ_e δ_T
Paper Eq. 38 (6-DoF coupled) 178 17,9 7,9° -2,35° 0,44
Наш pure-longitudinal trim 178 18,0 7,6° -2,0° 0,64

Небольшие отличия от опубликованных значений возникают из-за того, что trim в статье — это 6-DoF coupled solution с ненулевым \(\beta = 1,2°\) и \(\delta_a = -2,16°\), а наш trimmer решает более простой pure-longitudinal случай с \(\beta = 0\) и \(\delta_a = 0\). Residual-нормы достигают машинной точности (\(10^{-13}\)) в обоих случаях.

Gymnasium env

Зарегистрирована как "NonlinearSkywalkerX8-v0":

import gymnasium as gym
import tensoraerospace  # регистрирует env

# Trim-finder при произвольных (altitude, V) — заметьте СИ!
env = gym.make("NonlinearSkywalkerX8-v0",
    trim_at=(178.0, 18.0), number_time_steps=2000)

# Произвольное 12-состояние (СИ: м/с, рад, м)
import numpy as np
env = gym.make("NonlinearSkywalkerX8-v0",
    initial_state=np.array([18, 0, 1.5, 0,0,0, 0, 0.137, 0,
                            0, 0, -178.0]),
    number_time_steps=2000)

Action space: * 3-канальное [δ_e, δ_a, δ_T] (без руля направления!) * "virtual" (рад / [0, 1]) или "normalized" ([-1, +1]^3)

Scope и ограничения

  • Большие углы атаки / стол: Идентифицированная модель валидна для диапазона ~ 0–12° α (типичный крейсерский envelope). Поведение post-stall не моделируется — для полного envelope включая ручной старт и восстановление после стола, подключайте wind-tunnel данные из Reinhardt et al. (2022, [9] в статье).
  • Электрические динамики мотора: MVP использует калиброванную квадратичную thrust-модель. Полная motor + cubic-CT(J) электрическая модель из статьи (Sec. 2.3) даёт переходные inductance / current поведения при throttle-step, но не используется по умолчанию.
  • Обледенение: Главная мотивация статьи — icing-исследования; ice-accretion damage subsystem можно подключить в hook damage_state (паритет с модулем B-747).
  • Руль направления: Его нет. Yaw-управление — чисто differential aileron + дигедральный эффект крена.

Параллельные small-UAV identification работы

В Table 2 X8-статьи перечислены 9 опубликованных small-fixed-wing UAV identification работ. X8 — самая недавняя и тщательно валидированная; если нужна другая платформа, можно подставить таблицы коэффициентов из референсов ниже, сохраняя структуру модуля (params, aero, engine, dynamics, model).

Платформа Размах Масса Reference
Telemaster 1,8 м 3,2 кг Arifianto et al. (2015)
Hangar 9 PA-18 Super Cub 2,7 м 7,5 кг Lu et al. (2018)
HobbyKing Bix3 1,5 м 1,2 кг Simmons et al. (2019)
Skywalker X8 2,10 м 3,36 кг Løw-Hansen 2025 ← этот модуль
Ultra Stick 25e 1,3 м 2,0 кг Dorobantu (2013) [уже в tensoraerospace]
KHawk Zephyr3-R 1,2 м 2,2 кг Matt et al. (2022)

Ссылки

  • Løw-Hansen B., Hann R., Gryte K., Johansen T. A., Deiler C. "Modeling and identification of a small fixed-wing UAV using estimated aerodynamic angles", CEAS Aeronautical Journal (2025). DOI: 10.1007/s13272-025-00816-3. Open-access PDF (DLR репозиторий).
  • Reinhardt D., Coates E. M., Johansen T. A. "Aerodynamic modeling of the Skywalker X8 fixed-wing unmanned aerial vehicle" (2022). Раннее velocity-based параметризация.
  • Beard R., McLain T. "Small Unmanned Aircraft: Theory and Practice", Princeton Univ. Press (2012). Sec. 2.4 propeller model.
