IHDP при отказе системы в полёте¶
Демонстрация того, как регулятор Incremental Heuristic Dynamic Programming (IHDP) адаптируется при изменении динамики в полёте. Обучаемся на LinearLongitudinalF16-v0 в течение 40 секунд, а в момент \(t=25\) с изменяем элемент дискретной матрицы A — имитация отказа управляющей поверхности или изменения аэродинамики.
Исходный ноутбук: example/failure_demos/example_ihdp_failure.ipynb.
1. Импорты¶
import warnings
warnings.filterwarnings('ignore')
import gymnasium as gym
import numpy as np
import pandas as pd
from tqdm import tqdm
import tensoraerospace # регистрирует Gymnasium-среды
from tensoraerospace.agent.ihdp.model import IHDPAgent
from tensoraerospace.signals.standard import unit_step
from tensoraerospace.utils import convert_tp_to_sec_tp, generate_time_period
2. Конфигурация эксперимента¶
CONFIG = {
"dt": 0.01, # шаг интегрирования [с]
"tn": 40, # длительность симуляции [с]
"step_amplitude_deg": 5, # амплитуда ступеньки по α [град]
"step_time": 10, # момент ступеньки [с]
"failure_step": 2500, # номер шага, на котором вводим отказ
"failure_value": 0.98, # новое значение A[1][1] после отказа
"tracking_state": "alpha",
}
3. Среда¶
tp = generate_time_period(tn=CONFIG["tn"], dt=CONFIG["dt"])
tps = convert_tp_to_sec_tp(tp, dt=CONFIG["dt"])
number_time_steps = len(tp)
reference_signals = np.reshape(
unit_step(
tp=np.asarray(tps, dtype=np.float32),
degree=CONFIG["step_amplitude_deg"],
time_step=CONFIG["step_time"],
output_rad=True,
),
(1, -1),
)
env = gym.make(
'LinearLongitudinalF16-v0',
number_time_steps=number_time_steps,
initial_state=[[0], [0], [0], [0]],
reference_signal=reference_signals,
tracking_states=[CONFIG["tracking_state"]],
)
env.reset()
Дискретная матрица состояния линеаризованной F-16:
| theta | alpha | q | ele | |
|---|---|---|---|---|
| theta | 1.000 | 0.000016 | 0.009959 | -0.000003 |
| alpha | 0.000 | 0.994583 | 0.009090 | -0.000013 |
| q | 0.000 | 0.003281 | 0.991879 | -0.000514 |
| ele | 0.000 | 0.000000 | 0.000000 | 0.817095 |
Отказ перезаписывает A[1][1] (собственная связь α) с 0.994583 на 0.98.
4. Конфигурация IHDP¶
actor_settings = {
"start_training": 5,
"layers": (25, 1),
"activations": ('tanh', 'tanh'),
"learning_rate": 2,
"learning_rate_exponent_limit": 10,
"type_PE": "combined",
"amplitude_3211": 15,
"pulse_length_3211": 5 / CONFIG["dt"],
"maximum_input": 25,
"maximum_q_rate": 20,
"WB_limits": 30,
"NN_initial": 120,
"cascade_actor": False,
"learning_rate_cascaded": 1.2,
}
critic_settings = {
"Q_weights": [8],
"start_training": -1,
"gamma": 0.99,
"learning_rate": 15,
"learning_rate_exponent_limit": 10,
"layers": (25, 1),
"activations": ("tanh", "linear"),
"WB_limits": 30,
"NN_initial": 120,
"indices_tracking_states": env.unwrapped.indices_tracking_states,
}
incremental_settings = {
"number_time_steps": number_time_steps,
"dt": CONFIG["dt"],
"input_magnitude_limits": 25,
"input_rate_limits": 60,
}
agent = IHDPAgent(
actor_settings, critic_settings, incremental_settings,
env.unwrapped.tracking_states,
env.unwrapped.state_space,
env.unwrapped.control_space,
number_time_steps,
env.unwrapped.indices_tracking_states,
)
5. Симуляция с инъекцией отказа¶
xt = np.array([[0], [0]])
for step in tqdm(range(number_time_steps - 1)):
if step == CONFIG["failure_step"]:
# Меняем A-матрицу объекта в момент t = 25 с. Агент об этом не знает.
env.unwrapped.model.filt_A[1][1] = CONFIG["failure_value"]
ut = agent.predict(xt, reference_signals, step)
xt, reward, terminated, truncated, info = env.step(np.array(ut))
if terminated or truncated:
break
6. Результаты¶

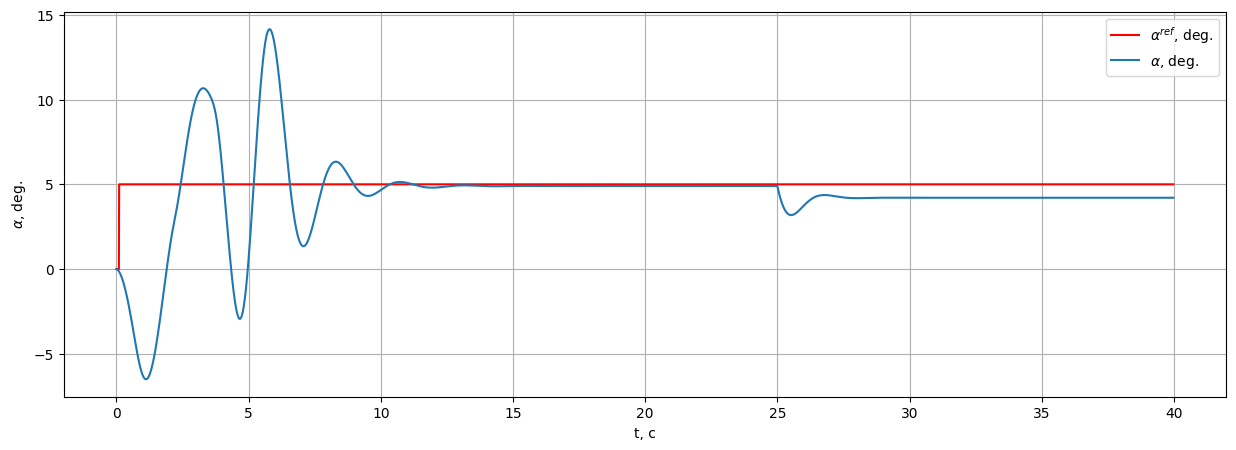

Слежение за углом атаки. Отказ в \(t = 25\) с вызывает небольшой переходный процесс; инкрементальная модель IHDP подхватывает новую локальную линеаризацию за пару секунд и слежение восстанавливается.

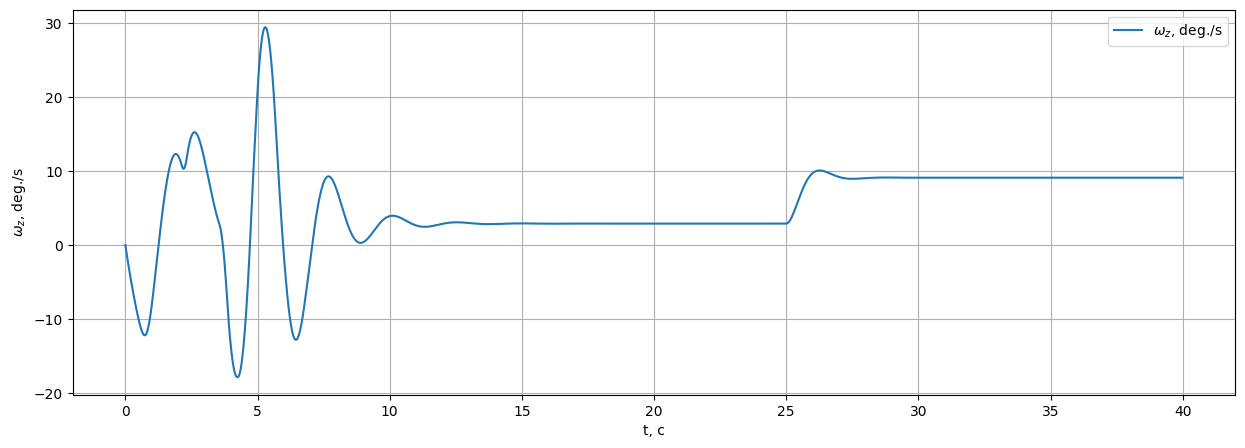

Угловая скорость тангажа. Короткий всплеск в момент отказа, быстро демпфируется.

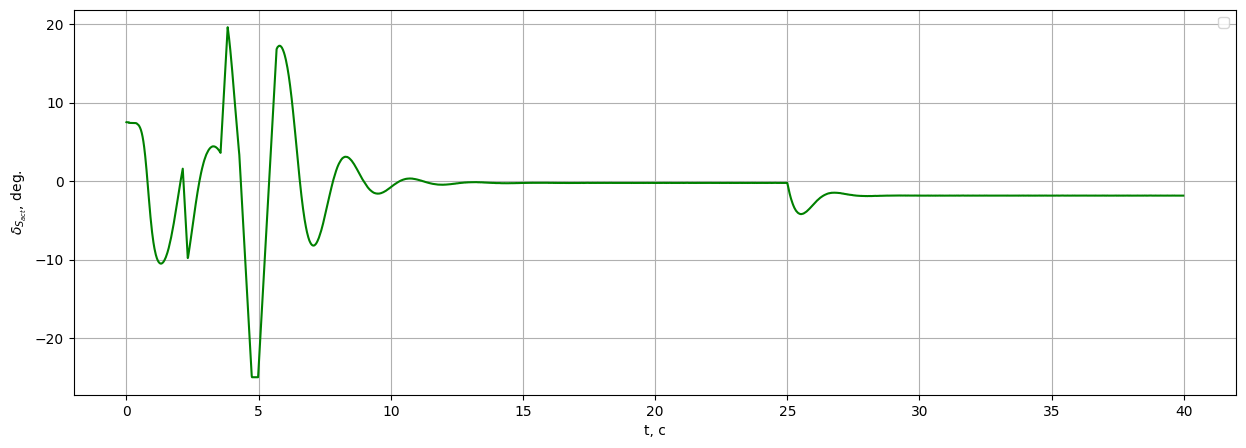

Команда руля высоты. Регулятор смещает рабочую точку, компенсируя изменившуюся динамику.
Итог¶
| Фаза | Время | Поведение |
|---|---|---|
| Штатный режим | 0 – 25 с | α отслеживает ступеньку 5° |
| Инъекция отказа | \(t = 25\) с | A[1][1] → 0.98 |
| Адаптация | 25 – 40 с | Инкрементальная модель IHDP переидентифицируется, слежение восстанавливается |
Ключевой вывод: онлайн-идентификация в IHDP позволяет регулятору самостоятельно восстановиться после неожиданного изменения динамики объекта — без перенастройки или рестарта.
