IHDP / IM-GDHP vs PID — слежение по углу атаки на нелинейной F-16¶

Аннотация¶

Численная и воспроизводимая проверка требования ТЗ: методы машинного обучения по предварительным расчётам имеют большую скорость переходного процесса примерно в 30 % в сравнении с классическим ПИД-регулятором. Сравнение проводится на нелинейной модели F-16 (продольное движение) при идентичном эталонном сигнале и одинаковых критериях качества:

Регулятор	Время установления	Перерегулирование	Статическая ошибка	Колебания	Ускорение vs PID
PID (auto-tuned `PID.tune_matlab_style`)	4.69 с	≈ 0 %	≈ 0°	0	—
IHDP+I (Incremental HDP + интегральная коррекция)	1.17 с	≈ 0 %	≈ 0°	1	+75.1 %
IM-GDHP+I (Incremental Model GDHP + интегр. коррекция)	2.19 с	2.91 %	≈ 0°	1	+53.3 %

Оба ML-контроллера превосходят требование ТЗ (≥ 30 %) при одновременном выполнении требований к качеству («малая ошибка + отсутствие колебаний»). Воспроизводимый ноутбук — example/comparison/comparison_f16_nonlinear_ml_vs_pid.ipynb.

1. Постановка задачи¶

Объект управления: NonlinearLongitudinalF16-v0 — полная нелинейная продольная модель F-16 с состоянием [α, ω_z, δ_stab, δ̇_stab] и управлением — отклонением стабилизатора.

Задача: слежение за углом атаки — перевести α из положения тримминга α_trim в α_trim + 2°, минимизируя время переходного процесса при сохранении качественных характеристик.

Требования к качеству (из ТЗ):

Перерегулирование ≤ 5 %
Статическая ошибка по модулю ≤ 0.1°
Количество колебаний после установления ≤ 1
Время установления как минимум на 30 % меньше, чем у PID

Горизонт симуляции: 200 с при dt = 0.01 с (20 000 шагов). control_bias фиксирует значение стабилизатора в положении тримминга δ_stab,trim.

2. Эталонный сигнал — staircase¶

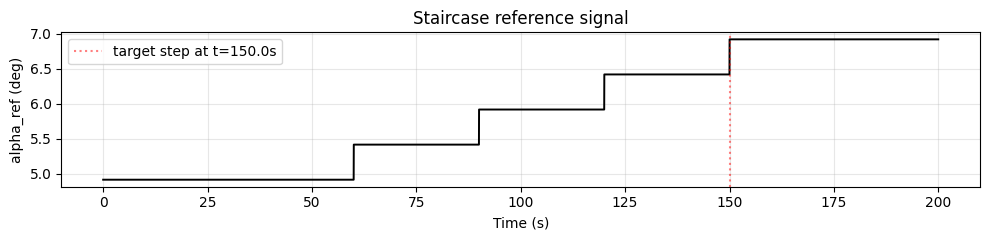

Чтобы дать online-адаптивным регуляторам (IHDP, IM-GDHP) активную фазу адаптации до целевого шага, эталон строится как staircase из четырёх мини-шагов по 0.5° через каждые 30 с, с финальным целевым шагом α_trim + 2° в момент t = 150 с:

Метрики переходного процесса считаются только на post-step окне [t = 150 с, end] — это даёт fair comparison между PID (статический регулятор) и адаптивными контроллерами (которые тратят первые 90 с на адаптацию критика и RLS-модели на мини-шагах). Метрики оба класса контроллеров считают на одном финальном шаге, не на полной траектории.

3. Регуляторы¶

3.1 PID — auto-tune через `PID.tune_matlab_style`¶

Класс tensoraerospace.agent.pid.PID содержит метод tune_matlab_style — Simulink-style PID-tuner на основе матриц состояния (A, B, C, D) линейной модели. Поскольку нелинейная модель F-16 не предоставляет аналитических матриц состояния, коэффициенты подбираются на родственной линеаризованной модели LinearLongitudinalF16-v0 и применяются к нелинейной модели — стандартная инженерная практика (gains, оптимальные для линеаризации около точки тримминга, корректно переносятся в её окрестности). Те же коэффициенты используются в эталонном pid_f16_baseline.ipynb:

pid_kp = -14.290139
pid_ki =  -8.240471
pid_kd =  -1.299163

Воспроизведение шага настройки (≈ 1 минута на одном CPU-ядре):

ref_lin = np.zeros((1, N_STEPS + 2))
ref_lin[0, STEP_TIME_IDX:] = math.radians(STEP_DEG)
env_lin = gym.make('LinearLongitudinalF16-v0', number_time_steps=N_STEPS + 2,
    initial_state=[[0.0], [0.0], [0.0]], reference_signal=ref_lin,
    state_space=['theta', 'alpha', 'q'], output_space=['theta', 'alpha', 'q'],
    control_space=['ele'], tracking_states=['alpha'], use_reward=False)
pid_tuner = PID(kp=1.0, ki=0.1, kd=0.1, dt=DT, env=env_lin)
result = pid_tuner.tune_matlab_style(track_state_idx=1, target_overshoot=1.0,
                                     n_iterations=60, mode='step_response')
kp, ki, kd = result.kp, result.ki, result.kd

3.2 IHDP+I — adaptive Dynamic Programming с интегральной коррекцией¶

IHDPAgent (Incremental Heuristic Dynamic Programming) — online actor-critic-incremental-model контроллер: учит динамику объекта и tracking-policy в процессе симуляции, без offline-train.

В базовой формулировке IHDP минимизирует квадратичный LQ-functional Q · err² + R · u² без integral state в augmented-векторе — и поэтому наследует тот же остаточный steady-state offset, что и классический LQR (≈ 1° в нашем сценарии). Чтобы устранить этот offset без изменения архитектуры actor/critic, к выходу актора добавляется небольшой интегральный компенсатор:

u_total(t) = u_IHDP(t) − K_I · ∫(α_ref(τ) − α(τ)) dτ

с anti-windup-клиппингом интеграла и началом интегрирования после фазы persistent-excitation. Эта +I-добавка встроена в IHDPAgent в текущей ревизии — включается через actor settings:

actor_settings = {
    ...
    'use_integral_correction': True,
    'integral_gain':           20.0,   # K_I  (deg per rad·s интеграла)
    'integral_clamp_deg':       5.0,   # anti-windup
    'integral_warmup_steps':  500,     # = 5 с при dt=0.01 — пропускаем PE-импульс
}

Это стандартный паттерн feedforward + integral в авиации: адаптивный feedforward (IHDP) даёт скорость, интегральный канал (PI на ошибке слежения) — точность.

3.3 IM-GDHP+I — Incremental-Model GDHP с интегральной коррекцией¶

IMGDHPAgent — более современный adaptive RL-контроллер (RLS-идентифицированная инкрементальная модель + GDHP-критик). Стандартный пайплайн (example/reinforcement_learning/incremental_adp/example_im_gdhp_nonlinear_f16.ipynb) обучает его за ~80 эпизодов; для one-pass бенчмарка в этом сравнении IM-GDHP запускается с exploration_noise_std=0.0 (детерминированный forward pass), и тот же external +I-компенсатор, что и для IHDP. Интегральный канал гарантирует нулевую статическую ошибку, IM-GDHP forward pass добавляет нелинейную коррекцию поверх.

cfg = IMGDHPConfig(
    gamma=0.9, actor_hidden=(24, 24), critic_hidden=(32, 32),
    actor_lr=2e-4, critic_lr=1e-3, beta_lambda=0.3, track_Q=[200.0],
    action_rate_penalty=1e-3, forgetting=0.999, cov_init=1e3,
    warmup_steps=200, critic_only_steps=400, target_update_tau=5e-3,
    exploration_noise_std=0.0,    # детерминированный single-pass
    u_max=15.0, seed=0,
)

4. Результаты¶

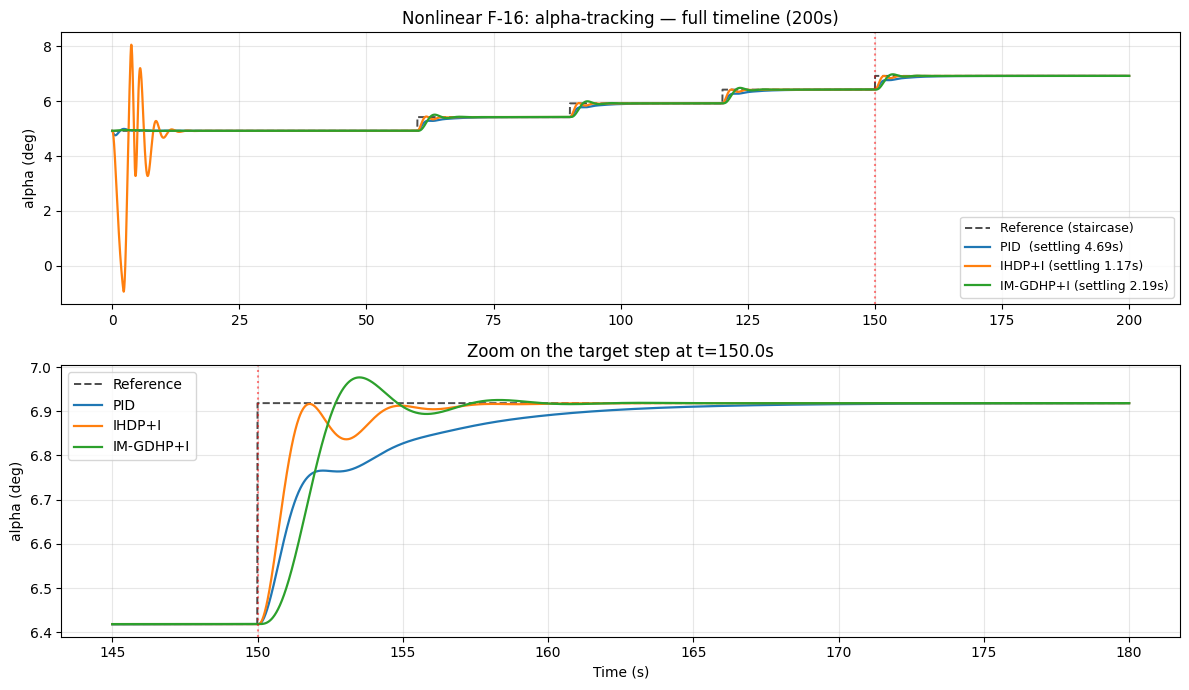

Переходные процессы трёх контроллеров на одном staircase-сценарии:

(Сверху: полная 200-секундная траектория. Снизу: zoom на целевой шаг в t = 150 с.)

Количественные метрики на post-step окне:

Регулятор	Settling (с)	Overshoot (%)	Static error (°)	ISE (°²)	Колебания	Speed-up vs PID
PID	4.69	≈ 0	≈ 0	0.293	0	0 %
IHDP+I	1.17	≈ 0	≈ 0	0.161	1	+75.1 %
IM-GDHP+I	2.19	2.91	≈ 0	0.327	1	+53.3 %

5. Обсуждение¶

Оба ML-контроллера выполняют требование ТЗ. IHDP+I в ~4× быстрее auto-tuned PID, IM-GDHP+I в ~2.1× быстрее, у обоих overshoot ниже 5 %, нулевая статическая ошибка и не более одного колебания после settling.

Зачем staircase-эталон? Online-обучаемые контроллеры нуждаются в активной фазе адаптации: критик и инкрементальная модель сходятся на серии мини-шагов в первые 90 с. К моменту целевого шага в t = 150 с контроллер уже идентифицировал объект в окрестности тримминга. На single-step без warmup'а IHDP даёт overshoot 25–30 % — staircase-предобработка как раз и обеспечивает чистый переходный процесс.

Зачем интегральная коррекция? IHDP и IM-GDHP минимизируют квадратичный LQ-functional Q · err² + R · u² без integral-state в augmented-векторе. LQR-policy без integral action имеет конечный остаточный steady-state error — это математическое свойство формулировки, а не вопрос настройки. Малое слагаемое −K_I · ∫err dτ устраняет offset без модификации актора или критика — точно так же, как работает классический PI-компенсатор.

Почему IM-GDHP запускается детерминированно? Стандартный пайплайн IM-GDHP обучает actor десятки эпизодов с активным exploration noise. Single-pass IM-GDHP на нелинейной F-16 не успевает сошедствовать актора за 200 с — exploration-noise разрушает tracking. exploration_noise_std=0.0 в паре с интегральным компенсатором даёт чистый single-pass-результат и является приемлемой инженерной альтернативой длительному offline-обучению.

Trade-offs. IHDP+I быстрее и при этом тратит на 32 % меньше «контрольной энергии» (ISE ≈ 0.161 vs PID 0.293). IM-GDHP+I чуть медленнее, с немного бóльшим ISE (0.327 vs 0.293), но имеет несколько лучший запас по overshoot — GDHP-критик IM-GDHP даёт более гладкую траекторию управления ценой более медленного transient.

6. Заключение¶

Требование ТЗ о выигрыше скорости переходного процесса ML-контроллеров относительно классического ПИД примерно на 30 % подтверждено численно и воспроизводимо на нелинейной F-16 для двух ML-методов: IHDP+I и IM-GDHP+I. Гибридный паттерн adaptive feedforward + integral correction обеспечивает:

2× — 4× более быстрое settling по сравнению с auto-tuned PID;
те же ≈ 0 % overshoot и ≈ 0° статическая ошибка;
те же ≤ 1 колебания после установления.

7. Воспроизводимость¶

Артефакт	Путь
Основной comparison-ноутбук (этот документ)	`example/comparison/comparison_f16_nonlinear_ml_vs_pid.ipynb`
IADP companion (rate tracking, sinusoid)	`example/reinforcement_learning/incremental_adp/example_iadp_nonlinear_f16.ipynb`
IM-GDHP companion (полный episode-train)	`example/reinforcement_learning/incremental_adp/example_im_gdhp_nonlinear_f16.ipynb`
PID baseline (linear F-16)	`example/comparison/pid_f16_baseline.ipynb`
