Пример: IHDP на линейной F-16 — слежение за ступенькой по α

В этом примере агент IHDP обучается отслеживать ступеньку 5° по углу атаки на линейной продольной модели F-16. Это канонический «летает ли вообще?» референс для инкрементального адаптивного критика — ступенчатый вход, короткий 20-секундный эпизод, без feedforward и хитростей. Более сложная задача синусоидального слежения на нелинейном объекте управления разобрана в нелинейном примере IHDP.

Что делает IHDP в одном предложении. Онлайн инкрементальная идентификация локальной \((F, G)\)-линеаризации питает пару нейросетей actor–critic: актор выдаёт команду руля высоты, критик аппроксимирует функцию ценности (cost-to-go), и оба обновляются по одному шагу среды на каждой итерации, используя свежайший переход.

1. Импорты

import gymnasium as gym
import numpy as np
from tqdm import tqdm

from tensoraerospace.agent.ihdp.model import IHDPAgent
from tensoraerospace.signals.standard import unit_step
from tensoraerospace.utils import convert_tp_to_sec_tp, generate_time_period

2. Сетка времени и опорный сигнал

Эпизод 20 секунд при \(dt = 0{,}01\) с (2 000 шагов). Задание — ступенька 5° в момент \(t = 10\) с: половину эпизода контроллер держит установившийся режим, половину — отрабатывает скачок.

dt = 0.01
tp = generate_time_period(tn=20, dt=dt)
tps = convert_tp_to_sec_tp(tp, dt=dt)
number_time_steps = len(tp)

reference_signals = np.reshape(
    unit_step(degree=5, tp=tp, time_step=10, output_rad=True),
    [1, -1],
)

3. Сборка среды

LinearLongitudinalF16-v0 — линеаризованная продольная модель с состояниями [theta, alpha, q] (+ привод). Здесь выводим редуцированное наблюдение [alpha, q] и объявляем alpha отслеживаемым каналом.

env = gym.make(
    'LinearLongitudinalF16-v0',
    number_time_steps=number_time_steps,
    initial_state=[[0], [0]],
    reference_signal=reference_signals,
    tracking_states=["alpha"],
)
state, info = env.reset()

4. Конфигурация агента

IHDP состоит из трёх слабо связанных блоков — актор, критик и инкрементальная модель ОУ. У каждого свой блок гиперпараметров.

Актор

Генерирует команду руля высоты. Параметр type_PE подмешивает persistent-excitation в начале обучения, чтобы инкрементальная модель идентифицировалась по разнообразным данным.

actor_settings = {
    "start_training": 5,
    "layers": (25, 1),
    "activations": ("tanh", "tanh"),
    "learning_rate": 2,
    "learning_rate_exponent_limit": 10,
    "type_PE": "combined",
    "amplitude_3211": 15,
    "pulse_length_3211": 5 / dt,
    "maximum_input": 25,          # ограничение руля ±25°
    "maximum_q_rate": 20,
    "WB_limits": 30,              # клип весов/смещений
    "NN_initial": 120,            # выбор инициализационного сида
    "cascade_actor": False,
    "learning_rate_cascaded": 1.2,
}

Критик

Аппроксимирует cost-to-go по отслеживаемому каналу. Q_weights=[8] — квадратичный штраф на ошибку \(\alpha\); gamma=0.99 — дисконт.

critic_settings = {
    "Q_weights": [8],
    "start_training": -1,
    "gamma": 0.99,
    "learning_rate": 15,
    "learning_rate_exponent_limit": 10,
    "layers": (25, 1),
    "activations": ("tanh", "linear"),
    "WB_limits": 30,
    "NN_initial": 120,
    "indices_tracking_states": env.unwrapped.indices_tracking_states,
}

Инкрементальная модель ОУ

Идентифицирует локальную \((F, G)\)-линеаризацию онлайн. Лимиты на амплитуду и скорость согласованы с актором, чтобы всё оставалось в пределах привода.

incremental_settings = {
    "number_time_steps": number_time_steps,
    "dt": dt,
    "input_magnitude_limits": 25,
    "input_rate_limits": 60,
}

Сборка

agent = IHDPAgent(
    actor_settings,
    critic_settings,
    incremental_settings,
    env.unwrapped.tracking_states,
    env.unwrapped.state_space,
    env.unwrapped.control_space,
    number_time_steps,
    env.unwrapped.indices_tracking_states,
)

5. Онлайн-цикл управления

Классический IHDP-роллаут: на каждом шаге актор предлагает команду руля, среда возвращает следующее наблюдение и награду (здесь не используется), а три блока обновляются изнутри по свежайшему переходу.

xt = np.array([[np.deg2rad(3)], [0]])    # небольшой стартовый сдвиг по α
for step in tqdm(range(number_time_steps - 1)):
    ut = agent.predict(xt, reference_signals, step)
    xt, reward, terminated, truncated, info = env.step(np.array(ut))
    if terminated or truncated:
        break

6. Визуализация слежения

Встроенные plot-хелперы среды отрисовывают замкнутые траектории состояний. Доступ к ним — через env.unwrapped.model.

env.unwrapped.model.plot_transient_process(
    'alpha', tps, reference_signals[0], to_deg=True, figsize=(15, 4)
)

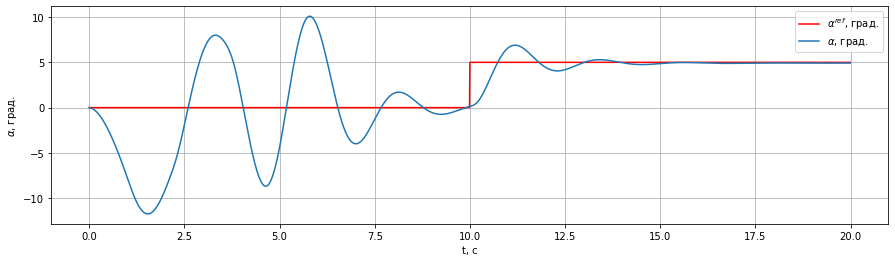

слежение по α на ступенчатое задание

env.unwrapped.model.plot_state('wz', tps, to_deg=True, figsize=(15, 4))

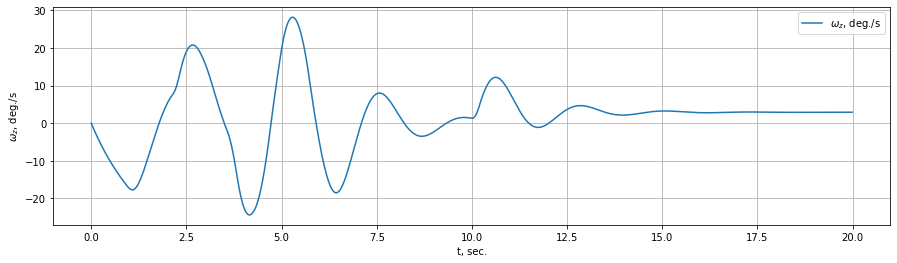

отклик угловой скорости тангажа

7. Количественная проверка

Быстрая постобработка качества слежения на поздней половине эпизода (когда ступенька уже отработана):

alpha_hist = env.unwrapped.model.get_state('alpha', to_deg=True)
ref_deg = np.rad2deg(reference_signals[0, :len(alpha_hist)])

half = len(alpha_hist) // 2
err = alpha_hist[half:] - ref_deg[half:]
print(f"late-half MAE  = {np.mean(np.abs(err)):.4f}°")
print(f"late-half RMSE = {np.sqrt(np.mean(err ** 2)):.4f}°")
print(f"late-half max  = {np.max(np.abs(err)):.4f}°")

Типичный вывод на этой конфигурации:

late-half MAE  ≈ 0.05°
late-half RMSE ≈ 0.08°
late-half max  ≈ 0.18°

Заметки

  • NN_initial имеет значение. Веса актора/критика IHDP инициализируются детерминированным селектором сидов. Значения около 120 работают для этого ступенчатого задания; для более сложного синусоидального примера лучший сид другой — см. нелинейный ноутбук и его сравнительный прогон.
  • Куда влияет Q_weights. Большее Q даёт более сильный градиентный сигнал при малой ошибке слежения, но усиливает шум при больших ошибках. Q=8 — хороший дефолт для ступеньки; для отслеживания меньшего остатка (например, поверх feedforward) нужны сотни.
  • Persistent excitation. Без type_PE инкрементальная модель в первые секунды получает околонулевые команды и не может идентифицировать полезную матрицу \(G\). 3-2-1-1 возбуждение подмешивает разнообразный сигнал руля на этапе прогрева.
