Реализация и примеры — повреждения F-16¶

Эта страница описывает устройство кода подсистемы повреждений и содержит проработанные примеры. Краткий обзор и быстрый старт — на странице Моделирование повреждений ЛА. Все формулы вынесены в отдельный документ Математика моделирования повреждений.

Архитектура и физическая модель¶

Реализация находится в директории tensoraerospace/aerospacemodel/f16/nonlinear/damage/. Подробный проектный документ (вне основной навигации) лежит по пути docs/superpowers/specs/2026-04-28-aircraft-damage-modeling-design.md — доступен в исходниках репозитория.

Ключевые особенности:

Параметрический пересчёт геометрии — при каждом событии повреждения масса, площадь крыла, размах, средняя аэродинамическая хорда (MAC), центр масс и тензор инерции пересчитываются из секционных вкладов по теореме Гюйгенс-Штейнер.
Аэродинамические поправки по strip-theory (полосовой теории) — каждая секция вносит пропорциональный вклад в утраченные подъёмную силу, лобовое сопротивление и момент при повреждении. Приближённая точность ~10–20 % по сравнению с методом вихревой решётки (VLM, Vortex Lattice Method) — считается приемлемой для RL-обучения и быстрых FDM-симуляций, но не для сертификационного моделирования.
Асимметричные повреждения требуют угловой модели 6-DoF с split_stab=True (4-компонентное управление: [stab_left, stab_right,aileron, rudder] — отдельный канал на каждый полустабилизатор плюс объединённые элероны и руль направления). Симметричные повреждения работают как в продольной, так и в угловой модели.
Бит-в-бит идентичный базовый вариант — без damage_profile поведение среды байт-в-байт совпадает с неповреждённым базовым вариантом. Существующие тесты, обученные агенты и сохранённые траектории работают без изменений.

Как работает модель повреждения¶

Подсистема превращает F-16 в кусочно-нестационарный объект управления. Она устроена из трёх связанных слоёв: посекционная геометрия, состояние повреждений, эволюционирующее по запланированным событиям, и физический пересчёт во время выполнения, который кормит обновлёнными параметрами и аэродинамическими дельтами уже существующие ОДУ F-16.

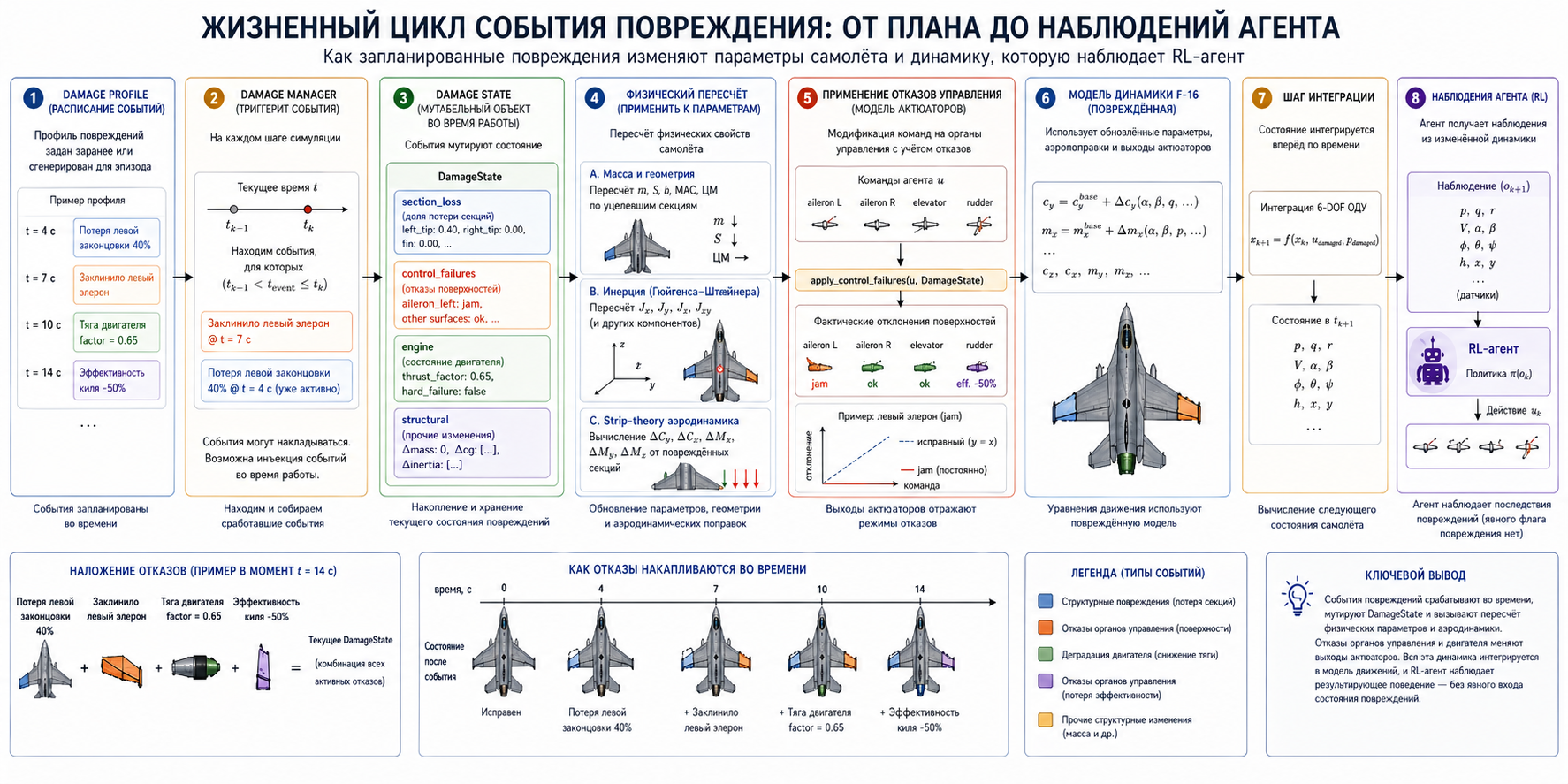

Диаграмма ниже показывает, как запланированное событие проходит через всю цепочку — от DamageProfile до наблюдения, доступного агенту:

Слой 1 — Посекционная геометрия¶

ЛА разбивается на 13 именованных секций (6 сегментов крыла + 2 половины стабилизатора + киль + 3 рулевые поверхности + фюзеляж). Каждая секция несёт данные, нужные для вычисления её собственного вклада в полные характеристики ЛА: положение (span_position, aero_x_arm, cg_local), размеры (area, chord, sweep), массово-инерционные свойства (mass, локальная inertia_local) и аэродинамические коэффициенты (cl_alpha_contribution, cd0_contribution).

Данные секций декларативно лежат в файле tensoraerospace/aerospacemodel/f16/nonlinear/damage/data/f16_geometry.yaml и загружаются в объект BaseGeometry через load_f16_geometry(). Геометрия откалибрована так, что сумма посекционных вкладов соответствует существующему baseline F16AngularParameters с точностью ~1 % по массе и площади и ~5 % по тензору инерции — см. калибровочные тесты в tests/aerospacemodel/f16_damage/presets_test.py.

Слой 2 — DamageState и события¶

DamageState — это мутабельный runtime-объект, описывающий текущее состояние каждой секции, каждой рулевой поверхности и двигателя. Хранит четыре вложенных состояния:

section_loss: dict[str, float] — доля в [0, 1] каждой секции, которая отсутствует.
control_failures: dict[str, ControlFailure] — режимы отказа по поверхностям (jam, efficiency_loss, lost, free_floating).
engine: EngineState — thrust_factor и флаг hard_failure.
structural: StructuralState — дополнительные дельты массы / ЦМ / инерции, не привязанные к конкретной секции (например, сброс груза, обледенение).

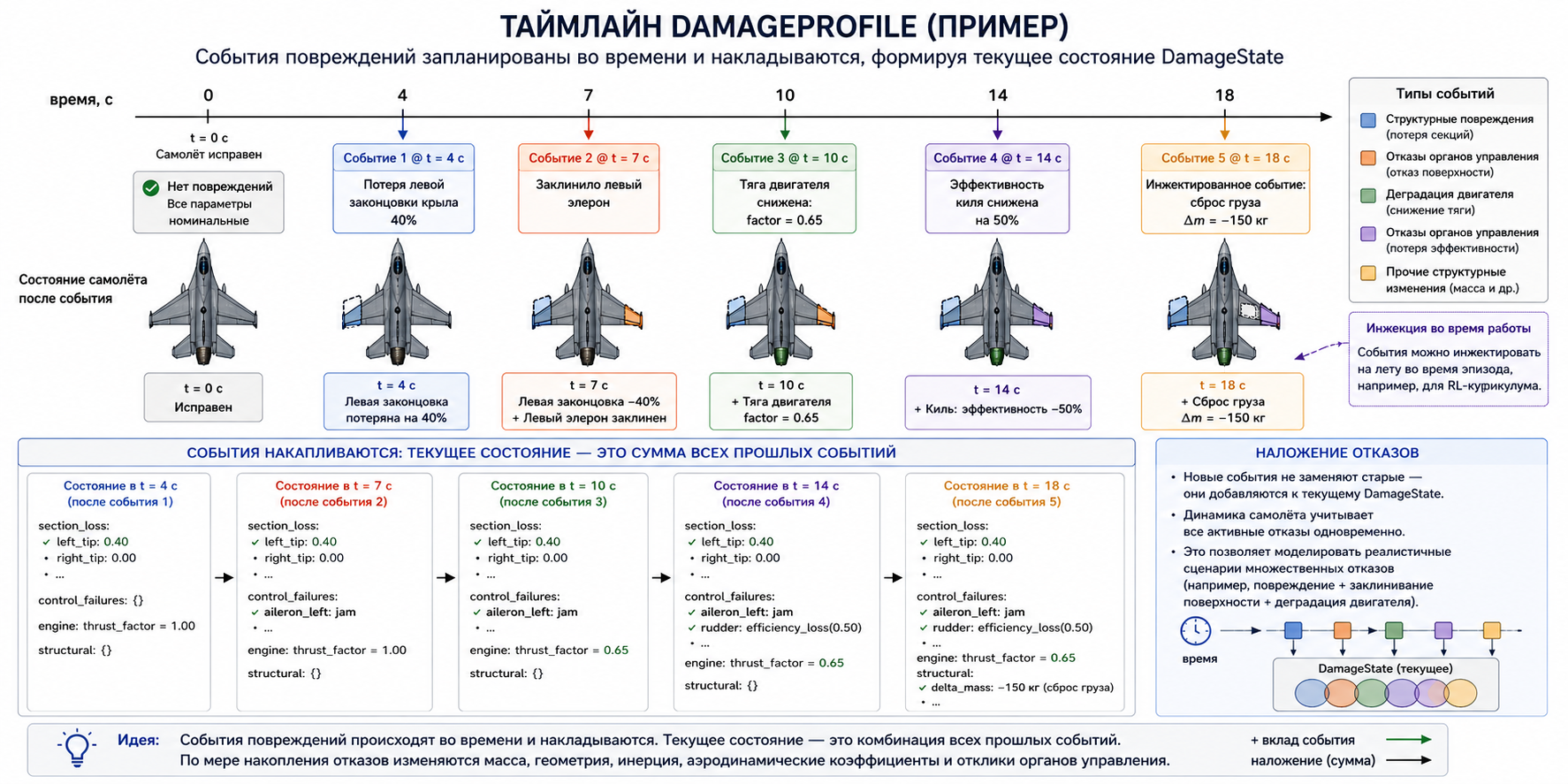

DamageProfile — это список записей DamageEvent, каждая запланирована на конкретное trigger_time. DamageManager (принадлежит среде) обрабатывает расписание на каждом шаге:

def update(self, t_current, t_previous):
    triggered = [
        e for e in self.profile.events
        if t_previous < e.trigger_time <= t_current
    ]
    for ev in triggered:
        self._apply_event(ev)        # мутирует DamageState
    if triggered:
        apply_to_params(self.params, self.geometry, self.state)
    return triggered

События могут накладываться (комбинированные отказы), а одноразовое событие можно инжектировать в рантайме через damage_manager.inject_event(...) — полезно для RL-курикулумов, где повреждение сэмплируется поэпизодно.

Слой 3 — Физический пересчёт во время выполнения¶

Когда срабатывает хотя бы одно событие, последовательно выполняются три физических вычисления (полные формулы — в математическом документе):

(а) Пересчёт массы и геометрии. Посекционные массы масштабируются на \((1 - f_s)\), и параметры ЛА m, площадь крыла S, размах b, MAC bA и координаты ЦМ пересчитываются массово-взвешенным агрегированием. Симметричная потеря законцовок оставляет ЦМ центрированным; асимметричная — сдвигает его в сторону уцелевшего полукрыла. См. Эффективная масса и центр масс и Аэродинамические агрегаты.

(б) Пересчёт инерции через Гюйгенса–Штейнера. Для каждой уцелевшей секции с эффективной массой \(m^{eff}_s\) применяется теорема параллельных осей, дающая полные \(J_{xx}, J_{yy}, J_{zz}, J_{xy}\) относительно текущего ЦМ ЛА. Конвенция \(J_{xy}\) (а не \(J_{xz}\)) как активного off-diagonal члена — особенность данной body-frame записи F-16. Полный вывод — в разделе Тензор инерции через теорему Гюйгенса–Штейнера.

График выше показывает, как m, S, Jx и cg_y эволюционируют в зависимости от доли потери законцовки. Симметричная потеря (синяя) спадает линейно, не возмущая ЦМ; асимметричная (красная) вводит сдвиг ЦМ, растущий с f.

(в) Strip-theory аэродинамические поправки. Каждая секция вносит свой собственный аддитивный дельта-вклад в шесть коэффициентов ЛА поверх базовых табличных значений: \(\Delta C_y, \Delta C_x, \Delta C_z, \Delta M_x, \Delta M_y, \Delta M_z\). Дельты момента включают плечо секции, поэтому потеря одной законцовки производит результирующий момент крена, а симметричная потеря компенсируется. Все формулы — в разделе Strip-theory дельты аэродинамических коэффициентов.

Две панели показывают эту двойственность. Слева: симметричная потеря законцовки уменьшает Cy пропорционально — при α = 10° и 60 % двусторонней потери ΔCy ≈ -0.10, т.е. ~12 % от здоровой подъёмной силы. Справа: асимметричная (только левая) потеря порождает дельту момента крена ΔMx, масштабирующуюся и с α, и с f — это та физика, что стоит за догфайт-сценарием в example/failure_demos/f16_damage_dogfight_demo.py.

Концептуальный спутник ниже собирает ту же физику в единое side-by-side сравнение: симметричная потеря сохраняет балансировку и снижает только подъёмную силу, а асимметричная — дополнительно вносит сдвиг ЦМ и момент крена, растущий с долей потери.

Складываем всё вместе — что видит агент¶

Как только повреждение становится активным, каждый шаг ОДУ F-16 подхватывает поправки через единственный хук:

# внутри f16_ode_6dof
cy = get_cy(...) + delta_cy(α, β, geo, damage_state)
mx = get_mx(...) + delta_mx(α, β, geo, damage_state)
# ... и т.д. для cx, cz, my, mz

Команды актюатору также проходят через apply_control_failures(u, state) перед попаданием в интегратор, так что заклиненная рулевая поверхность выдаёт нетривиальный выход независимо от команды агента. Поэтому агенту не нужен явный вход состояния повреждений: динамика, которую он наблюдает, и есть повреждённый объект управления.

Визуальный спутник — 3D-просмотрщик в браузере¶

Та же структура flight log, которая кормит аналитические графики, также подаётся в интерактивный WebGL-просмотрщик. С render_mode="3d_web" у среды вызов env.render() после эпизода открывает self-contained HTML в браузере (или возвращает inline HTML в Jupyter):

env = NonlinearAngularF16(..., render_mode="3d_web", damage_profile=profile)
env.reset()
for _ in range(N):
    env.step(action)
env.render()  # → вкладка браузера или ячейка Jupyter

См. Рецепт 16 — Интерактивный 3D-просмотрщик для пошагового примера.

Проработанный пример — потеря законцовки в полёте¶

example/failure_demos/f16_damage_dogfight_demo.py запускает угловую модель F-16 с damage_profile=WING_STRIKE_LEFT_TIP (полная потеря left_tip на t = 10 с). С нулевой командой РУС траектория чётко показывает асимметрию — до повреждения ЛА держит горизонтальный полёт; после повреждения развивается момент крена и ω_x растёт до нескольких °/с за секунды.

Панель угловой скорости крена ω_x — самая прямая демонстрация: в здоровом прогоне она держится в нуле, но после t = 10 с повреждённый прогон ускоряется — это в точности дисбаланс момента, продуцируемый delta_mx в strip-theory слое. Угловая скорость тангажа ω_z и руль высоты остаются в pre-damage диапазонах, потому что потеря не связана с осью тангажа. Канал α показывает небольшой дрейф по мере уменьшения коэффициента подъёмной силы.

Встроенные сценарии¶

Семь готовых DamageProfile-констант, импортируемых напрямую из tensoraerospace.aerospacemodel.f16.nonlinear.damage:

Пресет	Время срабатывания	Эффект
`WING_STRIKE_LEFT_TIP`	t=10 с	Полная потеря левой законцовки крыла
`WING_STRIKE_LEFT_HALF`	t=10 с	Левая законцовка + 50% средней секции
`ELEVATOR_JAM_NEUTRAL`	t=5 с	Оба полустабилизатора заклинены в нейтральном положении
`ELEVATOR_JAM_PITCH_UP`	t=5 с	Оба заклинены на +10°
`RUDDER_LOST`	t=5 с	Руль направления утерян
`ENGINE_FLAMEOUT`	t=5 с	Остановка двигателя (тяга = 0)
`BIRDSTRIKE_COMPOUND`	t=5 с	20% правого крыла + 70% потери мощности двигателя

AIDI-пресеты (AIDI = Adaptive Incremental Dynamic Inversion)¶

Дополнительно из того же модуля доступны три параметризованные функции, повторяющие сценарии повреждений из работы Ul Haq et al. 2026 («Adaptive Incremental Dynamic Inversion для управления повреждённой F-16») — они возвращают DamageProfile с настраиваемыми параметрами:

from tensoraerospace.aerospacemodel.f16.nonlinear.damage import (
    stab_efficiency_step,
    aileron_efficiency_loss_schedule,
    rudder_total_loss,
)

# Одношаговая потеря эффективности стабилизатора (mu = доля сохранённой эффективности)
profile_a = stab_efficiency_step(t_inject=5.0, mu=0.25, surface="stab_left")

# Расписание прогрессивной потери эффективности элерона
profile_b = aileron_efficiency_loss_schedule(
    t_start=2.0, dt_between=1.0,
    levels=(1.0, 0.75, 0.5, 0.25, 0.0),
    surface="aileron_left",
)

# Полная потеря руля направления — типичный «худший случай» из статьи
profile_c = rudder_total_loss(t_inject=10.0)

См. также готовый пример в example/reinforcement_learning/incremental_adp/example_aidi_damage_f16.ipynb.

Пользовательские сценарии¶

from tensoraerospace.aerospacemodel.f16.nonlinear.damage import (
    DamageEvent, DamageProfile,
)

profile = DamageProfile(events=[
    DamageEvent(8.0, "section_loss",
                payload={"section": "right_mid", "loss_fraction": 0.4},
                label="right_mid_40pct"),
    DamageEvent(15.0, "engine_failure",
                payload={"thrust_factor": 0.3}),
])

Каждое событие — это DamageEvent(trigger_time, event_type, payload, label=None, duration=None). Поле label используется в info["damage_events_triggered"] и в логе для читаемости (если не задано — подставляется event_type). Поле duration зарезервировано для будущих временных эффектов и в текущей версии игнорируется (повреждения постоянны).

Типы событий и payload¶

`section_loss`¶

payload = {"section": str, "loss_fraction": float}

loss_fraction ∈ [0, 1] (значения вне диапазона будут клиппированы). Допустимые имена секций для F-16:

Группа	Имена секций
Крыло (6)	`left_root`, `left_mid`, `left_tip`, `right_root`, `right_mid`, `right_tip`
Стабилизатор (2)	`stab_left`, `stab_right`
Киль	`vtail`
Рулевые поверхности	`rudder`, `aileron_left`, `aileron_right`
Фюзеляж	`fuselage_main`

Замечание: fuselage_main принимается API, но физически потеря фюзеляжа бессмысленна (катастрофическая потеря массы). Она в основном существует для калибровки массового баланса и обычно не используется в сценариях.

`control_failure`¶

payload = {"surface": str, "mode": str, ...}  # доп. поля зависят от mode

Допустимые поверхности: stab_left, stab_right, aileron_left, aileron_right, rudder. Допустимые режимы:

Режим	Дополнительные поля payload	Эффект
`jam`	`jam_position_rad: float`	Поверхность зафиксирована в указанном положении (рад), команда агента игнорируется
`efficiency_loss`	`efficiency: float ∈ [0, 1]`	Команда умножается на `efficiency`
`lost`	—	Поверхность не реагирует на команду (выход = 0)
`free_floating`	—	То же, что `lost` (поверхность болтается, выход = 0)

`engine_failure`¶

payload = {"thrust_factor": float, "hard_failure": bool}

thrust_factor ∈ [0, 1] — множитель тяги; hard_failure=True принудительно обнуляет тягу независимо от множителя. Оба поля опциональны (можно задавать только одно).

`structural_change`¶

payload = {
    "mass_delta_kg": float,
    "cg_shift_m": tuple[float, float, float],
    "inertia_delta": tuple[float, float, float, float],  # ΔJx, ΔJy, ΔJz, ΔJxy
}

Все поля опциональны и применяются аддитивно (несколько событий накапливаются). Используется для эффектов, не привязанных к конкретной секции: сброс груза/подвески, обледенение, горение топлива.

Инжекция событий в рантайме¶

Помимо предзаданного DamageProfile, можно инжектировать одноразовые события прямо в ходе симуляции — полезно, например, для curriculum-RL. trigger_time задаётся в абсолютном симуляционном времени (с момента старта эпизода):

from tensoraerospace.aerospacemodel.f16.nonlinear.damage import DamageEvent

# в callback или в цикле обучения, t_now — текущее время симуляции
event = DamageEvent(
    trigger_time=t_now + 0.5,            # сработает через 0.5 с
    event_type="section_loss",
    payload={"section": "left_tip", "loss_fraction": 0.5},
    label="injected_left_tip",
)
env.unwrapped.damage_manager.inject_event(event)

Инжектированные события — single-fire: после срабатывания удаляются из очереди.

Случайные профили для обучения с подкреплением¶

from tensoraerospace.aerospacemodel.f16.nonlinear.damage import (
    RandomDamageProfileGenerator,
)

generator = RandomDamageProfileGenerator(
    event_types=["section_loss", "control_failure", "engine_failure"],
    time_range=(5.0, 25.0),
    severity_range=(0.1, 1.0),
    num_events_range=(1, 2),
    seed=42,
    sections=("left_tip", "right_tip", "stab_left", "stab_right"),  # необязательный
)

profile = generator.sample()
obs, info = env.reset(options={"damage_profile": profile})

Параметры конструктора:

event_types: list[str] — какие типы событий разрешено сэмплировать ("section_loss", "control_failure", "engine_failure").
time_range: (float, float) — равномерный диапазон trigger_time.
severity_range: (float, float) — диапазон loss_fraction для section_loss (по умолчанию (0.1, 1.0)).
num_events_range: (int, int) — сколько событий в одном профиле (по умолчанию (1, 1)).
sections: tuple[str, ...] — какие секции допустимы для section_loss. По умолчанию: ("left_tip", "left_mid", "right_tip", "right_mid", "stab_left", "stab_right") — то есть только «теряемые» секции крыла и стабилизатора (без корней, киля и фюзеляжа).
seed: int | None — для воспроизводимости.

Для control_failure поверхности и режимы выбираются равномерно из встроенного списка; для efficiency_loss коэффициент сэмплируется из \([0.2, 0.9]\), для jam — из \([-0.15, 0.15]\) рад.

Что среда возвращает в `info`¶

Когда damage_profile или damage_observable активны, словарь info, возвращаемый из env.step(action) (но не env.reset()), содержит:

info["damage_state"] — полный JSON-снимок текущего DamageState (поля section_loss, control_failures, engine, structural). Заполняется на каждом шаге.
info["damage_events_triggered"] — список меток (label, либо event_type если label=None) событий, сработавших на этом шаге. Присутствует только в шагах со срабатываниями.

Дополнительно среда аккумулирует историю в полях env.unwrapped.damage_events_log (хронология событий) и damage_state_log (снапшоты состояния в моменты изменений) — они используются 3D-просмотрщиком и удобны для оффлайн-анализа.

Колбэк на событие повреждения¶

Можно зарегистрировать колбэк, вызываемый сразу после применения каждого события (полезно для логирования в TensorBoard или WandB):

def on_damage(event, state):
    print(f"[t={event.trigger_time}] {event.label or event.event_type}")

env = NonlinearAngularF16(
    ...,
    damage_profile=profile,
    damage_event_callback=on_damage,
)

Наблюдаемые повреждения¶

По умолчанию агент не наблюдает состояние повреждений — он должен самостоятельно выявлять ухудшение динамики. Передайте damage_observable=True, чтобы расширить вектор наблюдений долями потерь всех секций (включая стабилизатор, киль, рулевые поверхности и фюзеляж — итого 13 для F-16) и скалярным engine.thrust_factor:

env = NonlinearAngularF16(
    initial_state=np.zeros(14),
    number_time_steps=2000,
    damage_profile=profile,
    damage_observable=True,
    split_stab=True,
)

Раскладка наблюдения: [14 базовых элементов состояния, f_s для каждойсекции в порядке geo.section_names(), thrust_factor]. Базовые 14 элементов — это вектор состояния угловой 6-DoF F-16 (см. Нелинейная 6-DoF угловая). Если включён track_altitude=True, базовая часть растёт с 14 до 16, а итог становится 16 + N_sections + 1. Для F-16 в стандартной конфигурации это 14 + 13 + 1 = 28.

Можно также включать damage_observable=True и без damage_profile — агент тогда увидит постоянные нули в полях повреждений и единицу в thrust_factor, но размерность observation останется такой же, что полезно для обучения «универсальных» политик с фиксированной размерностью входа.

Сброс повреждений между эпизодами¶

env.reset() очищает все повреждения и восстанавливает базовые параметры. Для переопределения профиля в каждом эпизоде:

obs, info = env.reset(options={"damage_profile": new_profile})

Это стандартный паттерн для обучения с подкреплением со случайными повреждениями.

Адаптивные RL-агенты при повреждениях¶

В репозитории есть два сквозных примера, демонстрирующих онлайн-адаптивные RL-агенты в 60-секундной миссии с инжектированным на t=20 с повреждением. Оба используют одинаковый сценарий — симметричную потерю 30% обеих законцовок крыла через настоящий DamageProfile API — что позволяет сравнивать их «один к одному».

Пример	Путь	Формат
iADP (Incremental ADP)	`example/reinforcement_learning/incremental_adp/example_iadp_damage_f16.py`	исполняемый скрипт
ET-DHP (Event-Triggered DHP)	`example/reinforcement_learning/incremental_adp/example_etdhp_damage_f16.py`	исполняемый скрипт
ET-DHP (notebook-версия)	`example/reinforcement_learning/incremental_adp/example_etdhp_damage_f16.ipynb`	Jupyter-ноутбук
AIDI (Adaptive Incremental Inversion)	`example/reinforcement_learning/incremental_adp/example_aidi_damage_f16.ipynb`	Jupyter-ноутбук

Общий сценарий¶

Среда: NonlinearLongitudinalF16-v0 в глобальном триме (α* = +4.92°, δₑ* = -4.45°).
Команда: 0.8 °/с (iADP) или 3° (ET-DHP) синусоида по угловой скорости тангажа / α с прогревом 2 с.
Профиль повреждения:

DamageProfile(events=[
    DamageEvent(20.0, "section_loss",
                payload={"section": "left_tip", "loss_fraction": 0.30}),
    DamageEvent(20.0, "section_loss",
                payload={"section": "right_tip", "loss_fraction": 0.30}),
])

В момент t=20 с среда пересчитывает m, S, bA, Jx/Jy/Jz/Jxy из посекционных вкладов, а продольная ОДУ подхватывает \(\Delta C_y = -\sum_s C_{l\alpha,s}\,\alpha\,f_s\,A_s/S_{base}\) из strip-theory.

iADP — closed-form политика + RLS-идентификация ОУ¶

from tensoraerospace.aerospacemodel.f16.nonlinear.damage import (
    DamageEvent, DamageProfile,
)
from tensoraerospace.agent.iadp import IADPAgent, IADPConfig

profile = DamageProfile(events=[
    DamageEvent(20.0, "section_loss",
                payload={"section": "left_tip", "loss_fraction": 0.30}),
    DamageEvent(20.0, "section_loss",
                payload={"section": "right_tip", "loss_fraction": 0.30}),
])

env = gym.make(
    "NonlinearLongitudinalF16-v0",
    number_time_steps=6002,
    initial_state=[alpha_trim, 0.0, stab_trim, 0.0],
    reference_signal=...,
    state_space=["alpha", "wz", "stab", "dstab"],
    control_space=["stab"],
    use_reward=False,
    dt=0.01,
    integrator="euler",
    control_bias=stab_trim_deg,
    damage_profile=profile,
).unwrapped

iADP (Incremental Approximate Dynamic Programming) использует RLS (Recursive Least Squares — рекурсивный метод наименьших квадратов) с фиксированным забыванием для онлайн-отслеживания локальной инкрементальной модели \(\tilde{F}, \tilde{G}\), после чего получает оптимальное управление в замкнутой форме:

\[\Delta\delta_t = -(R + \gamma\,\tilde{G}^T \tilde{P} \tilde{G})^{-1}\big[R\,\delta_{t-1} + \gamma\,\tilde{G}^T \tilde{P} X_t + \gamma\,\tilde{G}^T \tilde{P} \tilde{F} \Delta X_t\big]\]

Поскольку RLS видит новый объект управления через невязки сразу после срабатывания повреждения, G̃ устанавливается за десятки миллисекунд — никакой детекции отказа или переключения режимов не требуется.

Пример вывода:

=== Baseline (no damage) ===
Pre-damage RMSE  (5 s ≤ t < 20 s):  0.0701 °/s
Post-damage RMSE (22 s ≤ t ≤ 60 s): 0.0663 °/s

=== With damage (30% bilateral wing-tip loss at t=20s) ===
Pre-damage RMSE  (5 s ≤ t < 20 s):  0.0701 °/s
Post-damage RMSE (22 s ≤ t ≤ 60 s): 0.0703 °/s   ← деградация незаметна
G̃ at t = 19.5 s: -0.00013                        ← усиление до повреждения
G̃ at t = 25.0 s: -0.00017                        ← RLS ещё сходится
G̃ at t = end:    +0.00010                        ← новая стабильная оценка
Damage events triggered:
  t=19.99s : left_tip_30pct_loss
  t=19.99s : right_tip_30pct_loss

Post-damage RMSE (0.0703 °/с) практически идентичен baseline без повреждения (0.0663 °/с). iADP продолжает отслеживать синусоидальную команду без детекции отказа — RLS наблюдает новое усиление через невязки, а closed-form политика подстраивается.

ET-DHP — event-triggered actor/critic с замороженной NN-моделью ОУ¶

from tensoraerospace.agent.et_dhp import ETDHPAgent, ETDHPConfig

cfg = ETDHPConfig(
    actor_hidden=(24, 24), critic_hidden=(24, 24), model_hidden=(24, 24),
    Q=[10.0, 0.1, 0.0, 0.0], R=[1.0], gamma=0.95,
    u_bound=2.0, rho=0.2, trigger_floor=0.1,
    seed=0,
)
agent = ETDHPAgent(n_state=4, n_control=1,
                   state_transform=state_transform, config=cfg)
agent.fit_plant_model(states_arr, actions_arr, next_states_arr)  # offline

ET-DHP (Event-Triggered Dual Heuristic Programming) использует три нейросети: модель ОУ (plant), актёр (actor) и косостейт-критик (costate critic). NN-модель ОУ обучается оффлайн на здоровом ЛА и замораживается. Липшицев event-trigger запускает обновление actor/critic только когда ошибка слежения превышает порог.
