PPO vs PID — Boeing 747 Pitch Control¶

Сравнение PPO-агента (обучение с подкреплением) с классическим PID-регулятором на задаче управления углом тангажа Boeing 747.

Постановка задачи¶

Объект управления: Boeing 747, продольное движение (4 состояния: u, w, q, θ)

Цель: Отслеживание ступенчатого референсного сигнала по углу тангажа (θ)

Тестовый сценарий: - Ступенька 1° в момент t = 5с - Длительность симуляции: 20с - Шаг дискретизации: 0.1с

Методология сравнения¶

PPO (Proximal Policy Optimization)¶

Обучение: ~7500 эпизодов на ImprovedB747Env
Режим тестирования: детерминированный (mean action)
Нормализация: reward normalization включена

PID (MATLAB-Style Tuning)¶

Метод тюнинга: Differential Evolution (оптимизация по критерию settling time + overshoot)
Итераций оптимизации: 15
Целевое время установления: 3.0с
Целевое перерегулирование: 0%

Критерий победителя¶

Композитная метрика = RMSE + λ × Control_RMS, где λ = 0.1

Эта метрика балансирует:

Точность отслеживания (RMSE) — насколько близко система следует за референсом
Энергоэффективность (Control_RMS) — насколько экономично управление

Результаты сравнения¶

Таблица метрик¶

Метрика	PID	PPO	Δ (%)	Победитель
RMSE (°)	0.0770	0.1149	+49.3%	PID
IAE (°·s)	0.3018	0.4533	+50.2%	PID
ISE (°²·s)	0.1185	0.2643	+122.9%	PID
Max Error (°)	0.8596	0.9905	+15.2%	PID
Settling Time (s)	5.80	5.50	-5.2%	PPO
Overshoot (%)	0.00	0.49	—	PID
Control RMS (°)	2.586	1.532	-40.8%	PPO
Control Max (°)	24.65	11.65	-52.7%	PPO
Control Rate (°/s)	29.46	13.63	-53.7%	PPO
━━━━━━━━━━━━━━━━━━━	━━━━━	━━━━━	━━━━━━	━━━━━━━
Composite	0.3355	0.2681	-20.1%	🏆 PPO

Счёт по метрикам¶

PPO: 4 победы (Settling Time, Control RMS, Control Max, Control Rate)
PID: 5 побед (RMSE, IAE, ISE, Max Error, Overshoot)
🏆 Победитель по композитной метрике: PPO (на 20.1% лучше)

Преимущества PPO¶

1. Более быстрое время установления¶

PPO достигает установившегося значения на 5.2% быстрее (5.50с vs 5.80с)

2. Значительно меньший расход управления¶

Control RMS: на 40.8% меньше (1.532° vs 2.586°)
Control Max: на 52.7% меньше (11.65° vs 24.65°)

Это означает меньший износ исполнительных механизмов и меньшее энергопотребление.

3. Более плавное управление¶

Control Rate RMS: на 53.7% меньше (13.63°/s vs 29.46°/s)

PPO генерирует плавные управляющие воздействия без резких скачков, что критично для реальных систем.

Визуализация¶

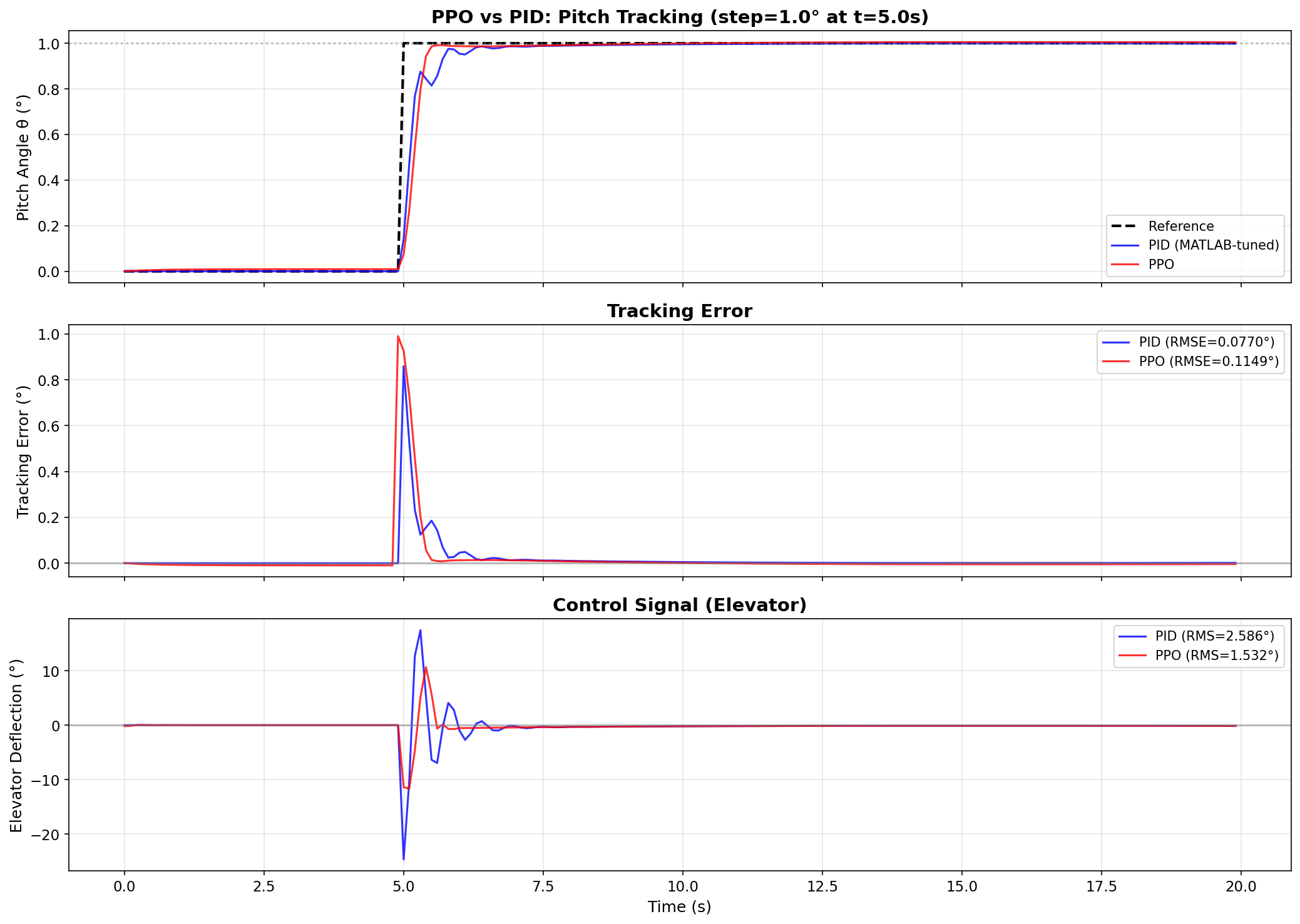

Отслеживание угла тангажа¶

     │                    ┌────────────────────── Reference (1°)
   1°├──────────────────┬─┴───────────────────────
     │                  │   ╱ PPO (красный)
     │                  │ ╱
     │                  │╱  PID (синий)
   0°├──────────────────┼─────────────────────────
     │                  │
     └──────────────────┴─────────────────────────
     0                  5                       20  t(s)

Управляющее воздействие¶

PID использует агрессивные начальные воздействия (до ±25°), в то время как PPO ограничивается ±12° — это в 2 раза меньше.

Параметры PID¶

Полученные после тюнинга:

Kp = -24.6295
Ki = -0.2486
Kd = -7.8179

Выводы¶

Критерий	Лучше
Точность (RMSE)	PID
Скорость реакции	PPO
Энергоэффективность	PPO
Плавность управления	PPO
Общий баланс	PPO

Заключение

PPO-агент демонстрирует преимущество перед классическим PID по композитной метрике, балансирующей точность и энергоэффективность.

Ключевые выводы:

PPO находит более энергоэффективные стратегии управления
Управление PPO плавнее и безопаснее для исполнительных механизмов
PID лучше по чистой точности (RMSE), но ценой большого расхода управления

Воспроизведение результатов¶

Полный код эксперимента: example/comparison/comparison_ppo_vs_pid_b747.ipynb

from tensoraerospace.agent.ppo.model import PPO
from tensoraerospace.agent.pid import PID
from tensoraerospace.envs.b747 import ImprovedB747Env

# Загрузка PPO (Hugging Face Hub)
ppo_agent = PPO.from_pretrained("TensorAeroSpace/ppo-b747-step-response")

# Тюнинг PID
pid_controller = PID(env=env_for_tuning, dt=0.1)
pid_controller.tune_matlab_style(
    track_state_idx=3,
    target_settling_time=3.0,
    n_iterations=15
)

# Сравнение на одинаковом сценарии
# ... см. полный ноутбук
