Boeing 747-100 (нелинейная 6-DoF модель)

tensoraerospace.aerospacemodel.b747.nonlinear — полная нелинейная шесть-степенная модель Boeing 747-100, построенная по данным NASA CR-2144 (Heffley & Jewell, 1972) — Aircraft Handling Qualities Data, секция IX.

Параметр Значение
Источник аэродинамики NASA CR-2144 §IX (Heffley & Jewell 1972)
Объём опубликованных данных 10 trim-точек × 13 longitudinal + 15 lateral non-dimensional derivatives
Конфигурации NOMINAL (cruise), POWER_APPROACH, LANDING
Двигатели 4 × Pratt & Whitney JT9D-7 (188 400 lb T_SLS)
Системы координат NED, body axis, ZYX 321 Euler
Поверхности управления elevator, aileron, rudder + throttle
Damage subsystem per-surface effectiveness + jamming + decay

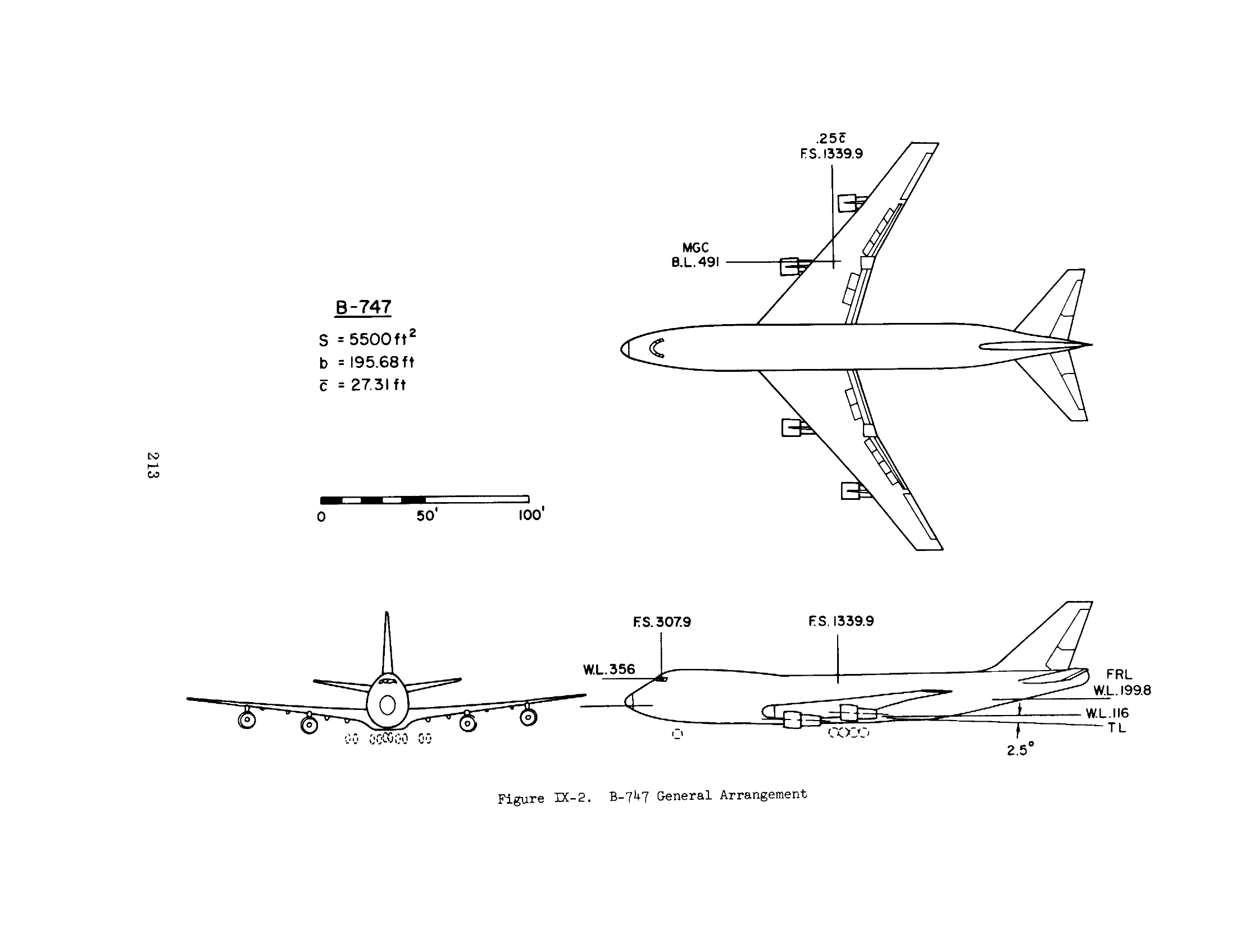

B-747 General Arrangement (NASA CR-2144 Figure IX-2)

Геометрия и масса (CR-2144 Table IX-3, Figure IX-2)

S    = 5500 ft²       (площадь крыла)
b    = 195.68 ft       (размах)
c̄    = 27.31 ft        (средняя аэродинамическая хорда)
c.g. = 0.25 c̄         (положение центра масс)
Конфигурация W, lb Iₓ, slug·ft² I_y I_z I_xz
Nominal (TOGW − 40% fuel) 636 600 18.2 × 10⁶ 33.1 × 10⁶ 49.7 × 10⁶ 0.97 × 10⁶
Power Approach (564 000 lb, 20° flaps) 564 000 13.7 × 10⁶ 30.5 × 10⁶ 43.1 × 10⁶ 0.825 × 10⁶
Landing (564 000 lb, 30° flaps, gear down) 564 000 13.7 × 10⁶ 30.5 × 10⁶ 43.1 × 10⁶ 0.825 × 10⁶

Опорная сетка trim-точек

CR-2144 публикует производные на 10 опорных точках (Table IX-3):

FC Конфигурация h, ft M V, ft/s α₀, deg
1 LANDING 0 0.198 221 8.50
2 POWER_APPROACH 0 0.249 278 5.70
3 NOMINAL 0 0.450 502 3.10
4 NOMINAL 0 0.650 726 0.00
5 NOMINAL 20 000 0.500 518 6.80
6 NOMINAL 20 000 0.650 674 2.50
7 NOMINAL 20 000 0.800 830 0.00
8 NOMINAL 40 000 0.700 678 7.30
9 NOMINAL 40 000 0.800 774 4.60
10 NOMINAL 40 000 0.900 871 2.40

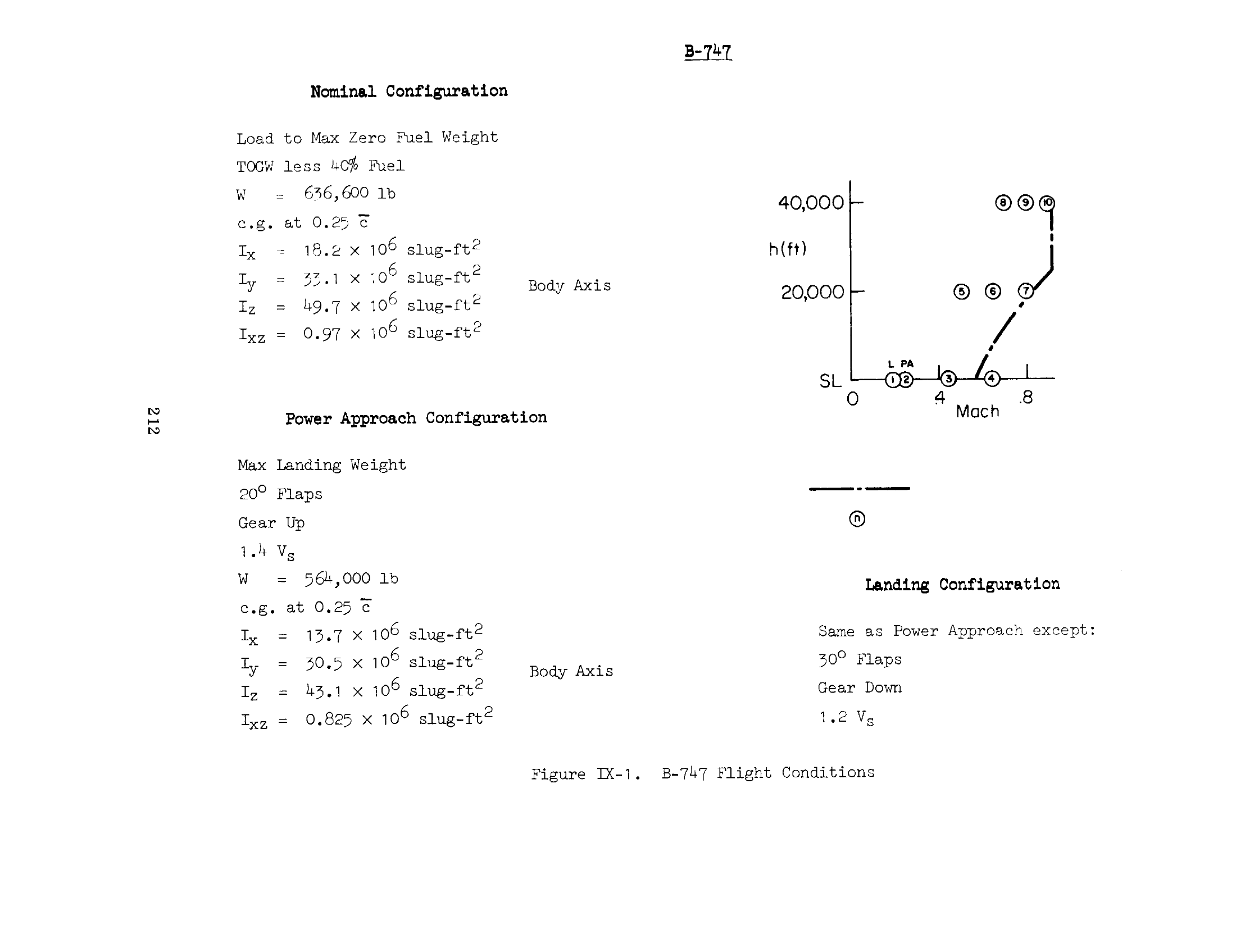

Огибающая полётов B-747 (NASA CR-2144 Figure IX-1)

Cruise-точки 3..10 заданы регулярной решёткой (h ∈ {0, 20K, 40K}) ×(M ∈ {0.45..0.90}), что позволяет билинейно интерполировать производные внутри сертификационной огибающей.

Состояние и управление

Состояние (12-D, body axis, NED, ZYX 321 Euler):

[u, v, w,           # body velocity, ft/s
 p, q, r,           # body angular rates, rad/s
 φ, θ, ψ,           # Euler angles, rad
 x_e, y_e, z_e]     # NED position, ft  (z_e положительно вниз ⇒ altitude = -z_e)

Управление (4-D):

[δ_e,  δ_a,  δ_r,  δ_T]
   ↓     ↓     ↓     ↓
elevator aileron rudder throttle
 (rad)  (rad)  (rad)   [0, 1]

Знаки соответствуют CR-2144 Appendix A: δ_e > 0 опускает заднюю кромку (нос вниз); δ_a > 0 положительный крен; δ_r > 0 правый рысканий; throttle линейный, T = T_SLS · σ(h) · η(M, h) · PLA.

Уравнения движения

Стандартный Newton-Euler в body axis:

\[ \dot u = (X_a + T)/m + g_x - (q\,w - r\,v) \]
\[ \dot v = Y_a/m + g_y - (r\,u - p\,w) \]
\[ \dot w = Z_a/m + g_z - (p\,v - q\,u) \]

где гравитация в body-axis:

\[ g_x = -g\sin\theta, \quad g_y = g\cos\theta\sin\varphi, \quad g_z = g\cos\theta\cos\varphi. \]

Силы \(X_a, Y_a, Z_a\) получаются из stability-axis \(L, D, Y\) (см. ниже) поворотом на угол атаки α:

\[ X_a = -D\cos\alpha + L\sin\alpha,\quad Z_a = -D\sin\alpha - L\cos\alpha,\quad Y_a = Y. \]

Угловая динамика — с учётом перекрёстной инерции \(I_{xz}\):

\[ \dot p = (I_z\,\bar L + I_{xz}\,\bar N) / \Gamma \]
\[ \dot q = (M_a - (I_x - I_z)\,p\,r - I_{xz}(p^2 - r^2)) / I_y \]
\[ \dot r = (I_{xz}\,\bar L + I_x\,\bar N) / \Gamma \]

где \(\Gamma = I_x I_z - I_{xz}^2\), \(\bar L = L_a + I_{xz}(p\,q) - (I_z - I_y)\,q\,r\), \(\bar N = N_a - I_{xz}(q\,r) - (I_y - I_x)\,p\,q\).

Кинематика углов Эйлера ZYX 321 и DCM для NED-позиции — стандартные (см. Stevens-Lewis Appendix B).

Аэродинамическая модель

Безразмерные коэффициенты строятся разложением Тейлора вокруг trim-точки:

\[ C_L(\alpha, M, q, \dot\alpha, \delta_e) = C_{L_0} + C_{L_\alpha}\,(\alpha - \alpha_0) + C_{L_q}\,\hat q + C_{L_{\dot\alpha}}\,\hat{\dot\alpha} + C_{L_M}\,\Delta M + C_{L_{\delta_e}}\,\delta_e \]
\[ C_m(\alpha, M, q, \dot\alpha, \delta_e) = C_{m_\alpha}\,(\alpha - \alpha_0) + C_{m_q}\,\hat q + C_{m_{\dot\alpha}}\,\hat{\dot\alpha} + C_{m_M}\,\Delta M + C_{m_{\delta_e}}\,\delta_e \]

(аналогично для \(C_D\), \(C_Y\), \(C_l\), \(C_n\)). Здесь \(\hat q = q\bar c/(2V)\), \(\hat p = p\,b/(2V)\), \(\hat r = r\,b/(2V)\) — стандартные безразмерные нормировки.

Полные размерные силы и моменты:

\[ L = q_{dyn}\,S\,C_L,\;\; D = q_{dyn}\,S\,C_D,\;\; Y = q_{dyn}\,S\,C_Y \]
\[ \mathcal L = q_{dyn}\,S\,b\,C_l,\;\; \mathcal M = q_{dyn}\,S\,\bar c\,C_m,\;\; \mathcal N = q_{dyn}\,S\,b\,C_n \]

где \(q_{dyn} = \tfrac12\rho V^2\) — динамическое давление по ISA.

Двигатель JT9D-7

Установленная тяга кластера 4 × JT9D-7 моделируется по Mattingly Aircraft Engine Design §8.6.4:

\[ T_{inst}(M, h, \mathrm{PLA}) = T_{SLS} \cdot \sigma(h)^{n_h} \cdot \eta_{ram}(M) \cdot \mathrm{PLA}_{eff} \]

где:

  • \(T_{SLS} = 188\,400\) lb — суммарная sea-level static thrust (Boeing 747-100 TCDS A20WE).
  • \(\sigma(h) = \rho(h)/\rho_{SL}\) — relative density.
  • \(n_h = 0.7\) ниже тропопаузы, \(1.0\) выше.
  • \(\eta_{ram}(M) = 1 - 0.49\sqrt{M}\) — ram derate (clamp ≥ 0.05).
  • \(\mathrm{PLA}_{eff} = i_{idle} + (1 - i_{idle}) \cdot \delta_T\).

Проверочные значения (JT9DEngine.installed_thrust):

h, ft M δ_T T_inst, lb
0 0.0 1.0 188 400
0 0.2 1.0 147 115
35 000 0.85 0.80 36 843
40 000 0.90 0.85 21 281

Подсистема повреждений

Per-surface (elevator / aileron / rudder / throttle) effectiveness \(\mu_i \in [0,1]\) + jam-deflection \(j_i\) + время-затухание \(\tau_i\):

u_eff[i] = j_i  if  jam_active[i]  else  μ_i · u_cmd[i]

Пять типов событий (tensoraerospace.aerospacemodel.b747.nonlinear.damage):

Событие Семантика
SurfaceEffectivenessEvent(surface, mu) Мгновенная потеря: μ ← mu
SurfaceJamEvent(surface, jam_value) Поверхность заклинивает на jam_value
SurfaceEffectivenessDecay(surface, τ, mu_floor) μ̇ = -(1/τ)(μ − μ_floor)
EngineFailureEvent(engine_id, thrust_fraction) Помоторный отказ (двиг 1..4) с асимметричным yaw-моментом
FlapJamEvent(jammed_config) Заклинивание механизации в положении NOMINAL / POWER_APPROACH / LANDING

Yaw-момент от асимметричной тяги

Когда engines_mu[i] неоднороден по 4 двигателям, модель двигателя возвращает суммарную тягу +x и yaw-момент, рассчитанный по размаху-координатам двигателей (±35.8 ft внутренние, ±71.7 ft внешние):

\[ N_{\text{thrust}} = -\sum_{i=1}^{4} y_i \cdot T_i,\qquad T_i = (T_\text{cluster}/4) \cdot \mu_i \]

Отказ двигателя на левом крыле → больше тяги остаётся справа → смещение тяги к +y → N < 0 → нос разворачивается влево (в сторону мёртвого двигателя), как в реальных V_MC-инцидентах при отказе двигателя.

Override конфигурации (заклинивание закрылок)

FlapJamEvent.jammed_config подменяет выбор аэродинамической конфигурации внутри b747_aero, игнорируя params.config. Самолёт сохраняет массу и моменты инерции исходной конфигурации, но коэффициенты подъёма, сопротивления и продольного момента берутся из заклиненной — это канонический сценарий «закрылки застряли на 30° в крейсе».

Готовые пресеты:

  • ELEVATOR_50PCT_LOSS — 50% потеря elevator при t=5 с (Lu 2019 / Wang 2019)
  • ELEVATOR_JAMMED_NOSE_UP — Hard-over: elevator заклинило на −2°
  • AILERON_TOTAL_LOSS — Полная потеря aileron при t=8 с
  • RUDDER_HYDRAULIC_LEAK — Постепенный износ rudder (τ=8 с, floor=0.3)
  • ENGINE_FLAMEOUT — Throttle стоп при t=15 с (вся тяга → idle)
  • LEFT_OUTER_ENGINE_FAILURE — Отказ двигателя №1 в t=10 с (≈ 75% тяги + yaw-момент влево)
  • LEFT_TWO_ENGINES_OUT — Оба левых двигателя вышли из строя в t=10 с (≈ 50% тяги, максимальная асимметрия)
  • FLAPS_JAMMED_LANDING — Закрылки заклинило на 30° в t=5 с (высокие CL/CD, низкий V_max)
  • FLAPS_JAMMED_RETRACTED — Закрылки не выпускаются (застряли в crisis-положении) в t=5 с

Trim finder

tensoraerospace.aerospacemodel.b747.nonlinear.trim(h, V) решает систему (u̇, ẇ, q̇) = 0 методом Newton-Raphson через scipy.optimize.fsolve, возвращая trimmed (α, δ_e, δ_T) для заданной (altitude, airspeed, configuration). Для landing конфигурации (FC1, V=221 ft/s) trimmer возвращает α=8.17°, что совпадает с published 8.50° в пределах 0.35° (digitalisation noise).

Gymnasium env

Зарегистрирован под id "NonlinearB747-v0". Три способа инициализации:

import gymnasium as gym
import tensoraerospace  # registers env

# 1. По одной из 10 опубликованных trim-точек
env = gym.make("NonlinearB747-v0", flight_condition_id=4, number_time_steps=2000)

# 2. Trim-finder на любой (h, V)
env = gym.make("NonlinearB747-v0", trim_at=(20000.0, 674.0), number_time_steps=2000)

# 3. Произвольное стартовое состояние
env = gym.make("NonlinearB747-v0",
    initial_state=np.array([726, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]),
    number_time_steps=2000)

Action-space: либо "virtual" (физические единицы), либо "normalized" (для RL: [-1, 1]^4).

Связанные модули

Источники

  • NASA CR-2144 — Heffley R.K., Jewell W.F. Aircraft Handling Qualities Data, Systems Technology Inc., December 1972, §IX.
  • Boeing 747-100 Type Certificate Data Sheet A20WE (FAA).
  • Mattingly J.D. Aircraft Engine Design, AIAA Education Series, 2nd ed., 2002 — §8.6.4 (installed-thrust лepсная модель).
  • Stevens B.L., Lewis F.L., Johnson E.N. Aircraft Control and Simulation, Wiley, 3rd ed., 2015 — §3.7 (trim algorithm), Appendix B (ZYX 321 kinematics).
