Сравнительный анализ алгоритмов управления для стабилизации тангажа Boeing 747¶

Аннотация¶

В данном исследовании представлен сравнительный анализ четырёх алгоритмов управления для стабилизации продольной динамики Boeing 747: классического ПИД-регулятора, прогнозирующего регулятора (MPC) с обученной моделью динамики, и двух подходов обучения с подкреплением — Proximal Policy Optimization (PPO) и Distributional Soft Actor-Critic (DSAC). Оценка выполнена на задаче отслеживания ступенчатого воздействия со стандартизированными метриками. Результаты демонстрируют, что MPC достигает лучшего композитного показателя, балансирующего точность отслеживания и затраты на управление, в то время как ПИД показывает превосходную точность слежения, но со значительно большими энергозатратами на управление.

1. Введение¶

1.1 Актуальность¶

Автоматические системы управления полётом критически важны для эксплуатации современных воздушных судов. Традиционные подходы основаны на классической теории управления (ПИД, ЛКР), в то время как последние достижения в машинном обучении предлагают альтернативы на основе данных. Данное исследование систематически сравнивает классические и обучаемые регуляторы на стандартизированном тесте.

1.2 Цели исследования¶

Оценить качество отслеживания четырёх принципиально различных парадигм управления
Проанализировать компромиссы между затратами на управление и энергоэффективностью
Выявить сильные и слабые стороны каждого подхода
Предоставить воспроизводимые бенчмарки для сообщества авиационного управления

1.3 Область применения¶

Исследование фокусируется на управлении продольным углом тангажа (θ) Boeing 747 при отработке ступенчатого задающего воздействия, представляющего фундаментальный манёвр в управлении полётом.

2. Постановка задачи¶

2.1 Объект управления¶

Модель самолёта: Продольная динамика Boeing 747

Вектор состояния (4 переменные):

Состояние	Символ	Описание	Единицы
Продольная скорость	u	Отклонение от балансировки	м/с
Вертикальная скорость	w	Отклонение от балансировки	м/с
Угловая скорость тангажа	q	Угловая скорость	рад/с
Угол тангажа	θ	Угол Эйлера	рад

Управляющее воздействие: Отклонение руля высоты (δe), диапазон ±25°

2.2 Цель управления¶

Отслеживание ступенчатого задающего сигнала по углу тангажа θ:

\[\theta_{ref}(t) = \begin{cases} 0° & t < 5с \\ 1° & t \geq 5с \end{cases}\]

2.3 Параметры тестового сценария¶

Параметр	Значение
Амплитуда ступеньки	1°
Время скачка	t = 5с
Горизонт моделирования	20с
Шаг дискретизации (dt)	0.1с
Всего временных шагов	201
Среда	`ImprovedB747Env` (нормализованная)
Seed случайности	123 (одинаковый для всех регуляторов)

3. Методология¶

3.1 Исследуемые регуляторы¶

3.1.1 ПИД-регулятор (Базовый)¶

Классический пропорционально-интегрально-дифференциальный регулятор с автоматической настройкой в стиле MATLAB.

Конфигурация настройки:

Метод: Оптимизация дифференциальной эволюцией
Итераций оптимизации: 15
Целевое время переходного процесса: 3.0с
Целевое перерегулирование: 0%

Полученные параметры:

Kp = -24.6295
Ki = -0.2486
Kd = -7.8179

3.1.2 DSAC (Distributional Soft Actor-Critic)¶

Алгоритм глубокого обучения с подкреплением, сочетающий распределительное RL с принципом максимальной энтропии.

Ключевые характеристики:

Распределительное RL: Моделирует полное распределение Q-функции через квантильные сети в стиле IQN
Энтропийная регуляризация: Поощряет исследование и робастные политики
Учёт риска: Поддерживает искажения риска для консервативного управления

Предобученная модель: TensorAeroSpace/dsac-b747-step-response

3.1.3 PPO (Proximal Policy Optimization)¶

Алгоритм обучения с подкреплением на основе политики с ограниченным суррогатным функционалом.

Ключевые характеристики:

Метод градиента политики с ограничением доверительной области
Векторизованное обучение с параллельными средами
Наблюдение: состояние без референсного сигнала (соответствует настройке обучения)

Чекпоинт: TensorAeroSpace/ppo-b747-step-response

3.1.4 MPC (Model Predictive Control)¶

Регулятор на основе оптимизации с обученной нейросетевой моделью динамики.

Ключевые характеристики:

Обученная динамика: MLP-сеть, обученная на данных системы
Оптимизация со скользящим горизонтом
Явный учёт ограничений

Предобученная модель: TensorAeroSpace/mpc-b747-step-response

3.2 Метрики оценки¶

Метрики качества отслеживания¶

Метрика	Формула	Описание
RMSE	$\sqrt{\frac{1}{N}\sum_{i=1}^{N}(θ_{ref,i} - θ_i)^2}$	Среднеквадратичная ошибка
IAE	$\int_0^T	θ_{ref}(t) - θ(t)
ISE	$\int_0^T (θ_{ref}(t) - θ(t))^2 dt$	Интеграл квадрата ошибки
Макс. ошибка	$\max_t	θ_{ref}(t) - θ(t)
Время переходного процесса	$t_s:	e(t)
Перерегулирование	$\frac{\max(θ) - θ_{ref,\infty}}{θ_{ref,\infty}} \times 100\%$	Процент перерегулирования

Метрики затрат на управление¶

Метрика	Формула	Описание
RMS управления	$\sqrt{\frac{1}{N}\sum_{i=1}^{N}u_i^2}$	СКЗ управляющего сигнала
Макс. управление	$\max_t	u(t)
RMS скорости управления	$\sqrt{\frac{1}{N}\sum_{i=1}^{N}\dot{u}_i^2}$	Плавность управления

3.3 Композитный показатель¶

Для получения единой оценки, балансирующей отслеживание и эффективность:

\[J_{composite} = RMSE + \lambda \times Control_{RMS}\]

где $\lambda = 0.1$ взвешивает вклад затрат на управление.

Обоснование: Эта метрика штрафует как плохое отслеживание, так и чрезмерные затраты энергии на управление, отражая реальные требования к износу актуаторов и топливной эффективности.

4. Результаты экспериментов¶

4.1 Количественное сравнение¶

Метрика	ПИД	DSAC	PPO	MPC	Победитель
RMSE (°)	0.0770	0.1080	0.1149	0.1130	ПИД
IAE (°·с)	0.3018	0.4690	0.4533	0.4978	ПИД
ISE (°²·с)	0.1185	0.2331	0.2643	0.2539	ПИД
Макс. ошибка (°)	0.8596	1.0126	0.9905	0.9566	ПИД
Время перех. процесса (с)	5.8000	5.4000	5.5000	5.7000	DSAC
Перерегулирование (%)	0.0000	0.9908	0.4905	4.6737	ПИД
RMS управления (°)	2.5856	1.9975	1.5315	0.7815	MPC
Макс. управление (°)	24.6544	19.8279	11.6500	7.6172	MPC
Скорость управления (°/с)	29.4638	23.1413	13.6341	6.3172	MPC
━━━━━━━━━━━━━━━	━━━━━	━━━━━	━━━━━	━━━━━	━━━━━
Композитный показатель	0.3355	0.3077	0.2681	0.1911	🏆 MPC

4.2 Распределение побед¶

Регулятор	Выигранных метрик
ПИД	5 (метрики отслеживания + нулевое перерегулирование)
MPC	4 (все метрики затрат на управление + композитный)
DSAC	1 (время переходного процесса)
PPO	0

4.3 Качественный анализ¶

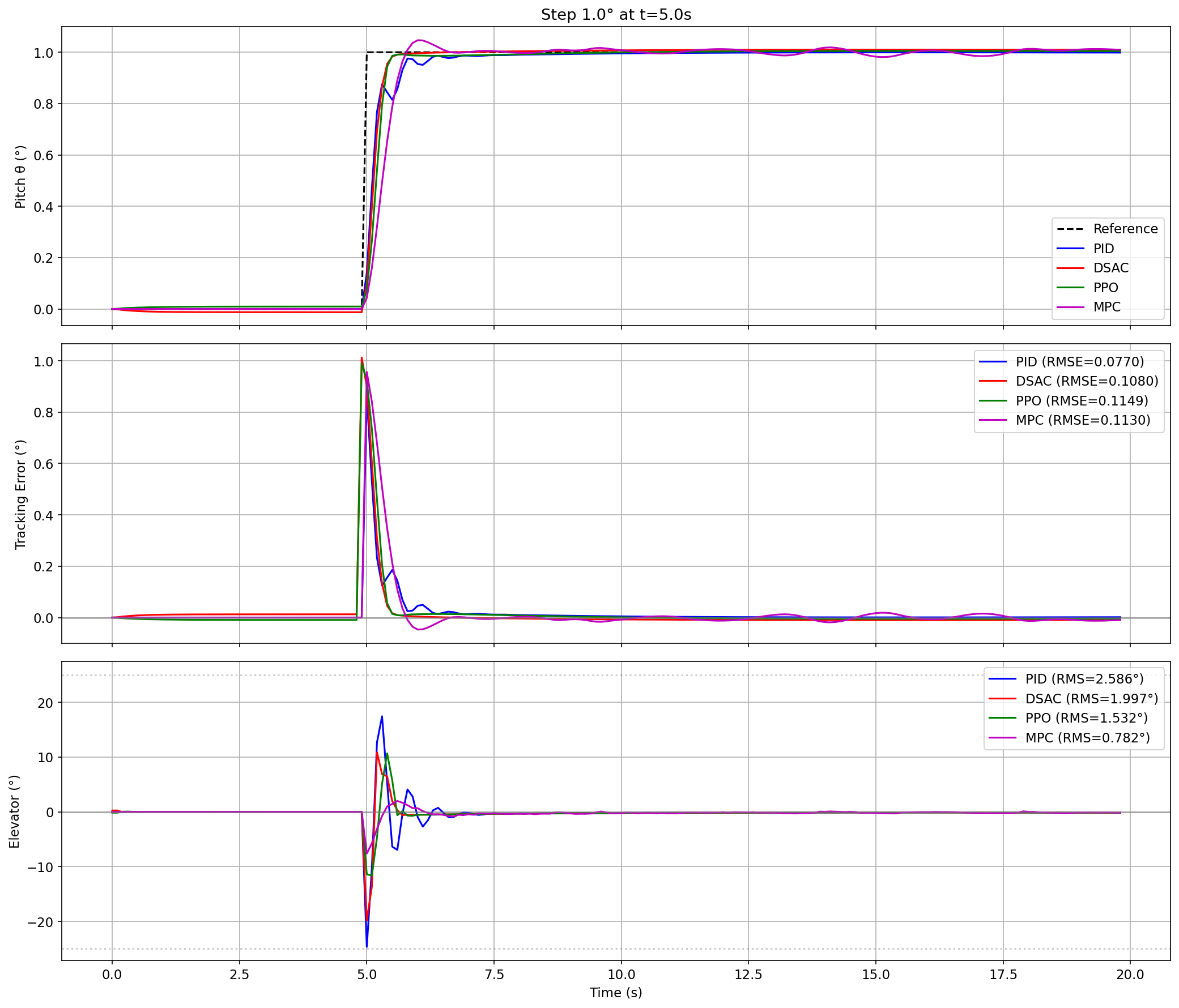

Отслеживание угла тангажа (верхний график)¶

Все регуляторы успешно отслеживают ступенчатое воздействие 1°. ПИД достигает наиболее точного отслеживания без перерегулирования, в то время как MPC показывает наибольшее перерегулирование (~4.7%), но всё ещё в допустимых пределах.

Ошибка отслеживания (средний график)¶

ПИД поддерживает наименьший коридор ошибки на протяжении всего моделирования. Методы на основе обучения (DSAC, PPO) показывают сопоставимые профили ошибки, в то время как MPC имеет характерный пик из-за перерегулирования.

Сигнал управления (нижний график)¶

Наиболее разительное отличие проявляется в затратах на управление:

ПИД: Агрессивная начальная реакция с пиковым отклонением около ±25° (предел актуатора)
DSAC: Умеренные затраты на управление (~20° пик)
PPO: Консервативный подход (~12° пик)
MPC: Наиболее консервативное управление (~8° пик), плавные переходы

5. Обсуждение¶

5.1 ПИД: Лучшее отслеживание, высокая стоимость¶

ПИД достигает превосходных метрик отслеживания за счёт использования агрессивных управляющих воздействий. Этот подход:

✅ Минимизирует ошибку отслеживания
✅ Исключает перерегулирование
❌ Работает вблизи пределов актуатора
❌ Наибольшие энергозатраты на управление
❌ Наибольшая скорость управления (потенциальный стресс актуатора)

Вывод: ПИД оптимален, когда точность отслеживания первостепенна и износ актуатора не вызывает беспокойства.

5.2 MPC: Лучший баланс, умеренное отслеживание¶

MPC с обученной динамикой достигает лучшего композитного показателя, находя эффективный компромисс:

✅ Наименьшие затраты на управление (снижение на 70% по сравнению с ПИД)
✅ Наиболее плавный сигнал управления
✅ Лучший композитный показатель
⚠️ Приемлемое отслеживание (RMSE на 46% выше ПИД)
❌ Наибольшее перерегулирование (4.67%)

Вывод: MPC оптимален для топливной эффективности и долговечности актуаторов, когда небольшое снижение точности отслеживания допустимо.

5.3 DSAC: Быстрейший отклик¶

DSAC демонстрирует наименьшее время переходного процесса, указывая на хорошо изученную динамику:

✅ Быстрейшее установление (5.4с против 5.8с для ПИД)
✅ Умеренные затраты на управление
⚠️ Точность отслеживания между ПИД и MPC
⚠️ Небольшое перерегулирование (~1%)

Вывод: Распределённый подход DSAC обеспечивает хорошую обработку неопределённости и быстрое управление.

5.4 PPO: Консервативный компромисс¶

PPO показывает сбалансированное поведение без превосходства по какой-либо конкретной метрике:

✅ Низкие затраты на управление (лучше чем DSAC)
✅ Минимальное перерегулирование (0.49%)
⚠️ Точность отслеживания сопоставима с DSAC/MPC
⚠️ Нет побед по метрикам

Вывод: PPO обеспечивает безопасный выбор по умолчанию, когда не определена конкретная цель оптимизации.

5.5 Анализ компромиссов¶

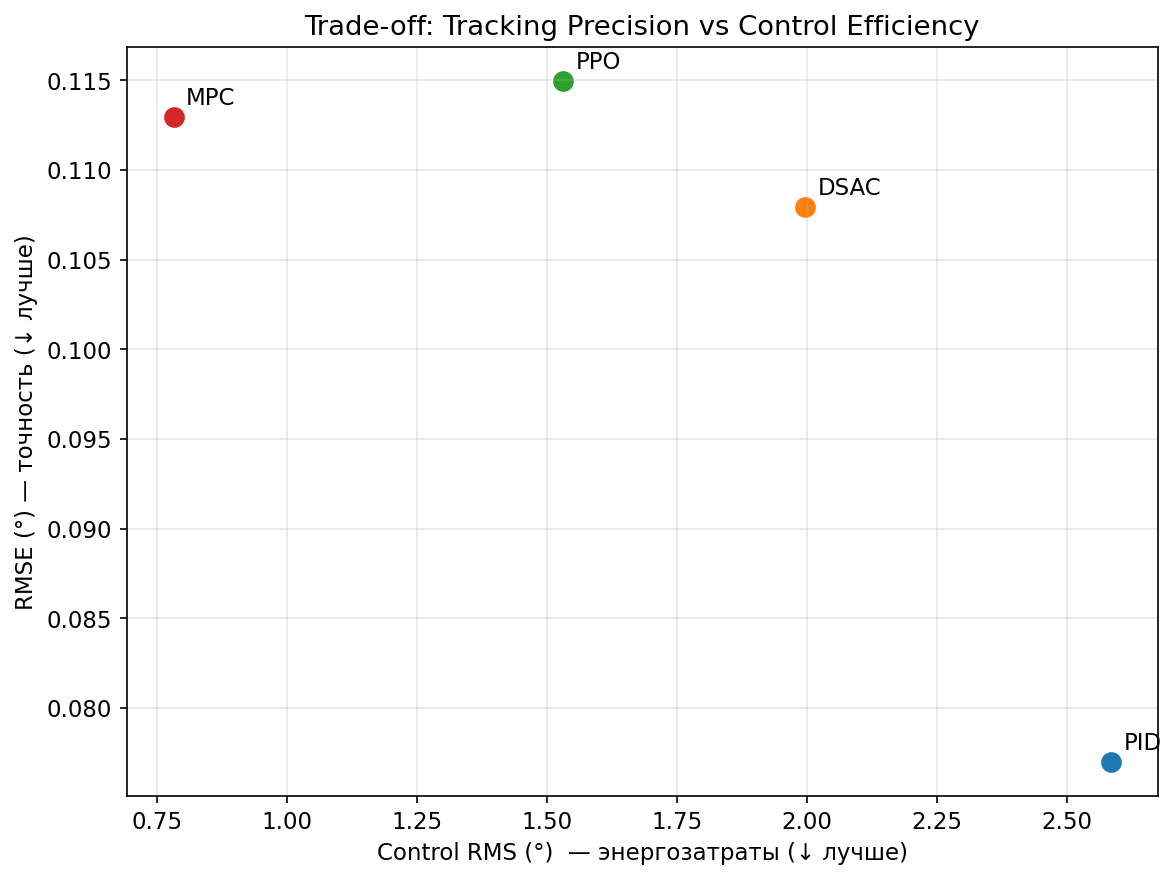

Следующий график рассеяния визуализирует фундаментальный компромисс между точностью отслеживания (RMSE) и эффективностью управления (Control RMS):

Интерпретация:

Левый нижний угол = идеал (низкая ошибка + низкие затраты на управление) — ни один регулятор не достигает этого
ПИД (вверху слева): Лучшее отслеживание, но наибольшие затраты на управление
MPC (внизу справа): Наиболее эффективное управление, умеренное отслеживание
DSAC/PPO: Промежуточные позиции на фронте Парето

График наглядно показывает, что MPC работает в наиболее энергоэффективной области, в то время как ПИД приоритезирует отслеживание за счёт затрат на управление. Это визуализирует многокритериальную природу задачи проектирования системы управления.

6. Выводы¶

6.1 Ключевые результаты¶

Нет универсального победителя: Каждый регулятор превосходит в различных аспектах, подтверждая многокритериальную природу проектирования систем управления.
Классика vs Обучение: ПИД достигает лучшего отслеживания, но с наибольшими затратами на управление. Методы на основе обучения находят более энергоэффективные решения.
Преимущество MPC: Прогнозирующее управление с обученной динамикой достигает лучшего баланса по композитному показателю (улучшение на 43% по сравнению с ПИД).
Важность затрат на управление: При учёте износа актуаторов и энергопотребления MPC обеспечивает снижение RMS управления на 70% по сравнению с ПИД.
Компромисс по перерегулированию: Нулевое перерегулирование (ПИД) достигается ценой агрессивного управления; допущение ~5% перерегулирования (MPC) обеспечивает значительно более плавную работу.

6.2 Рекомендации¶

Приоритет	Рекомендуемый регулятор
Точность отслеживания	ПИД
Энергоэффективность	MPC
Быстрый отклик	DSAC
Безопасный выбор	PPO
Общий баланс	MPC

6.3 Направления дальнейших исследований¶

Расширить сравнение на сценарии отслеживания (синусоида, мульти-ступенька)
Оценить робастность к неопределённостям модели и возмущениям
Включить дополнительные регуляторы (ЛКР, H∞, SAC)
Тестирование на нелинейных высокоточных симуляторах

7. Воспроизводимость¶

7.1 Код и данные¶

Полный код эксперимента: example/comparison/comparison_all_vs_pid_b747.ipynb

7.2 Настройка окружения¶

# Клонировать репозиторий
git clone https://github.com/TensorAeroSpace/TensorAeroSpace.git
cd TensorAeroSpace

# Установить зависимости
poetry install

# Запустить ноутбук
poetry run jupyter lab
# Открыть: example/comparison/comparison_all_vs_pid_b747.ipynb

7.3 Предобученные модели¶

Регулятор	Источник
DSAC	`TensorAeroSpace/dsac-b747-step-response` (HuggingFace)
PPO	`TensorAeroSpace/ppo-b747-step-response` (HuggingFace)
MPC	`TensorAeroSpace/mpc-b747-step-response` (HuggingFace)
ПИД	Автонастройка при запуске

8. Связанные материалы¶

Заключение

Данное сравнительное исследование демонстрирует, что MPC с обученной динамикой достигает лучшего общего баланса между точностью отслеживания и эффективностью управления для управления тангажом Boeing 747. В то время как ПИД остаётся золотым стандартом для чистой точности отслеживания, подходы на основе обучения предлагают значительные преимущества в энергоэффективности и сохранении актуаторов. Выбор регулятора должен определяться конкретными эксплуатационными требованиями и ограничениями приложения.
