Урок 9 -- Среды моделирования и симуляции

1. Обзор

TensorAeroSpace включает набор сред (environments), совместимых с Gymnasium, для управления продольным движением самолетов, ракет и спутников. Каждая среда реализует стандартный интерфейс gym.Env (reset, step, render) и может быть создана как по имени класса, так и через gym.make(env_id).

Среды делятся на два семейства:

Семейство	Соглашение об именах	Пространства наблюдений/действий	Награда	Назначение
Legacy	LinearLongitudinal*	физические единицы, 2-D столбцовые вектора (n, 1)	отрицательная MSE	Классическое управление, IHDP, ПИД-регуляторы
Improved	Improved* / *Normalized	нормализованные [-1, 1], плоские 1-D вектора	LQR-подобная формированная награда с терминацией	Обучение RL-агентов (PPO, SAC, TD3, ...)

Правило выбора: используйте Legacy-среды, когда нужен прямой доступ к модели пространства состояний и физическим единицам. Используйте Improved-среды при обучении нейросетевой политики.

---

2. Полный каталог сред

2.1 Legacy-среды

Env ID	Класс	Транспортное средство	Состояния по умолчанию	obs dim	act dim
LinearLongitudinalB747-v0	LinearLongitudinalB747	Boeing 747	theta, q	2	1
LinearLongitudinalF16-v0	LinearLongitudinalF16	F-16 Fighting Falcon	alpha, q	2	1
LinearLongitudinalF4C-v0	LinearLongitudinalF4C	F-4C Phantom II	theta, q, alpha, V	4	1
LinearLongitudinalX15-v0	LinearLongitudinalX15	X-15 (экспериментальный)	theta, q	2	1
LinearLongitudinalUAV-v0	LinearLongitudinalUAV	Беспилотник (БПЛА)	theta, q	2	1
LinearLongitudinalUltrastick-v0	LinearLongitudinalUltrastick	Ultrastick-25e	theta, q	2	1
LinearLongitudinalLAPAN-v0	LinearLongitudinalLAPAN	Самолет LAPAN	theta, q	2	1
LinearLongitudinalELVRocket-v0	LinearLongitudinalELVRocket	Ракета-носитель ELV	w, q, theta	3	1
LinearLongitudinalMissileModel-v0	LinearLongitudinalMissileModel	Ракета	theta, q	2	1
GeoSat-v0	GeoSatEnv	Геостационарный спутник	rho, theta, omega	3	1
ComSat-v0	ComSatEnv	Спутник связи	rho, rho_dot, theta_dot	3	1

2.2 Improved-среды (для обучения с подкреплением)

Env ID	Класс	Транспортное средство	obs dim	act dim
ImprovedB747-v0	ImprovedB747Env	Boeing 747	4	1
ImprovedX15-v0	ImprovedX15Env	X-15	4	1
ImprovedELV-v0	ImprovedELVEnv	Ракета-носитель ELV	4	1
ImprovedLAPAN-v0	ImprovedLAPANEnv	Самолет LAPAN	4	1
ImprovedMissile-v0	ImprovedMissileEnv	Ракета	4	1
ImprovedComSat-v0	ImprovedComSatEnv	Спутник связи	4	1
ImprovedUltrastick-v0	ImprovedUltrastickEnv	Ultrastick-25e	5	2
F4CPitchNormalized-v0	F4CPitchEnvNormalized	F-4C Phantom II	4	1

---

3. Legacy-среды: подробности

3.1 Модель пространства состояний

Каждая Legacy-среда оборачивает дискретную линейную модель вида:

x(t+1) = A x(t) + B u(t)
y(t)   = C x(t)

где x -- вектор состояния, u -- управляющее воздействие (отклонение руля высоты, тяга и т.д.), y -- измеряемый выход. Матрицы A, B, C загружаются из соответствующего модуля aerospacemodel.

3.2 Форма наблюдений

Legacy-среды возвращают наблюдения в виде двумерных столбцовых векторов с формой (n, 1), где n -- число состояний. Учитывайте это при подаче наблюдений в нейронную сеть -- возможно, потребуется предварительно их развернуть (flatten).

3.3 Основные параметры

Параметр	Описание
initial_state	Начальный вектор состояния (список столбцовых векторов, например [[0], [0]])
reference_signal	Целевая траектория, форма (n_tracked, n_steps)
number_time_steps	Длина горизонта моделирования
state_space	Список имен переменных состояния для наблюдения
output_space	Список имен выходных переменных
tracking_states	Подмножество состояний, используемых для вычисления награды
reward_func	Пользовательская функция награды (необязательно)
dt	Шаг дискретизации (по умолчанию 0.01 с)

3.4 Пример -- отслеживание ступенчатого сигнала на F-16

import numpy as np
import gymnasium as gym
import matplotlib.pyplot as plt

from tensoraerospace.utils import generate_time_period, convert_tp_to_sec_tp
from tensoraerospace.signals.standard import unit_step

# Временная сетка
dt = 0.01
tp = generate_time_period(tn=20, dt=dt)
tps = convert_tp_to_sec_tp(tp, dt=dt)
number_time_steps = len(tp)

# Ступенчатый сигнал 5 градусов для угла атаки, начиная с t=5 с
reference = np.reshape(
    unit_step(degree=5, tp=tp, time_step=5, output_rad=True),
    [1, -1],
)

# Создание среды
env = gym.make(
    "LinearLongitudinalF16-v0",
    number_time_steps=number_time_steps,
    initial_state=[[0], [0], [0]],
    reference_signal=reference,
    state_space=["theta", "alpha", "q"],
    output_space=["theta", "alpha", "q"],
    tracking_states=["alpha"],
)

obs, info = env.reset()

# Моделирование без управления (разомкнутый контур)
states = [obs.flatten()]
for _ in range(number_time_steps - 1):
    action = np.array([[0.0]])  # нулевое управление
    obs, reward, terminated, truncated, info = env.step(action)
    states.append(obs.flatten())
    if terminated or truncated:
        break

states = np.array(states)
time = np.array(tps[: len(states)])

# Построение графика угла атаки
plt.figure(figsize=(10, 5))
plt.plot(time, np.rad2deg(states[:, 1]), label="alpha (град)")
plt.plot(time, np.rad2deg(reference[0, : len(time)]), "--r", label="задание")
plt.xlabel("Время (с)")
plt.ylabel("Угол атаки (град)")
plt.title("F-16: реакция без управления на ступенчатое задание")
plt.legend()
plt.grid(True)
plt.show()

---

4. Improved-среды: подробности

4.1 Принципы проектирования

Improved-среды специально разработаны для обучения RL-агентов и обладают следующими свойствами:

• Нормализованные пространства. Наблюдения и действия лежат в [-1, 1]. Среда внутренне масштабирует значения в/из физических единиц.
• Плоские 1-D вектора. Наблюдения возвращаются как массивы формы (obs_dim,), а не столбцовые вектора -- готовы для стандартных нейросетей.
• LQR-подобная формированная награда. Функция награды -- взвешенная сумма ошибки отслеживания, демпфирования скорости, затрат управления и гладкости.
• Безопасная терминация. Эпизод завершается досрочно (с большим отрицательным штрафом), если объект превышает физические ограничения, такие как максимальный угол тангажа или угловая скорость.

4.2 Разбор -- ImprovedB747Env

ImprovedB747Env оборачивает продольную модель Boeing 747:

Компонент	Детали
Вектор состояния	[u, w, q, theta] (скорость, вертикальная скорость, угл. скорость тангажа, угол тангажа) в единицах СИ
Наблюдение	[pitch_error, pitch_rate, pitch_angle, prev_action] -- все нормализованы в [-1, 1]
Действие	Нормализованное отклонение руля высоты, одно число в [-1, 1] (соответствует +/-25 град.)
Награда	-( w_pitch * e_pitch^2 + w_q * e_q^2 + w_action * |u| + w_smooth * |du| + w_jerk * |d2u| )
Терминация	|theta| > 20 град. или |q| > 5 град./с -- штраф -100
Усечение	Эпизод завершается после number_time_steps шагов

4.3 Параметры конструктора

ImprovedB747Env(
    initial_state,                       # [u, w, q, theta] в единицах СИ
    reference_signal,                    # форма (1, n_steps), радианы
    number_time_steps,                   # горизонт
    dt=0.01,                             # шаг времени (с)
    initial_elevator_deg=0.0,            # плавный старт
    use_initial_action_on_first_step=True,
    reward_mode="step_response",         # или "tracking"
    survival_bonus=0.0,                  # бонус за каждый шаг без терминации
    completion_bonus=0.0,                # бонус за завершение эпизода
    early_termination_penalty=0.0,       # доп. штраф при досрочной терминации
    early_termination_penalty_per_step=0.0,
    include_reference_in_obs=False,      # добавляет 2 доп. наблюдения если True
)

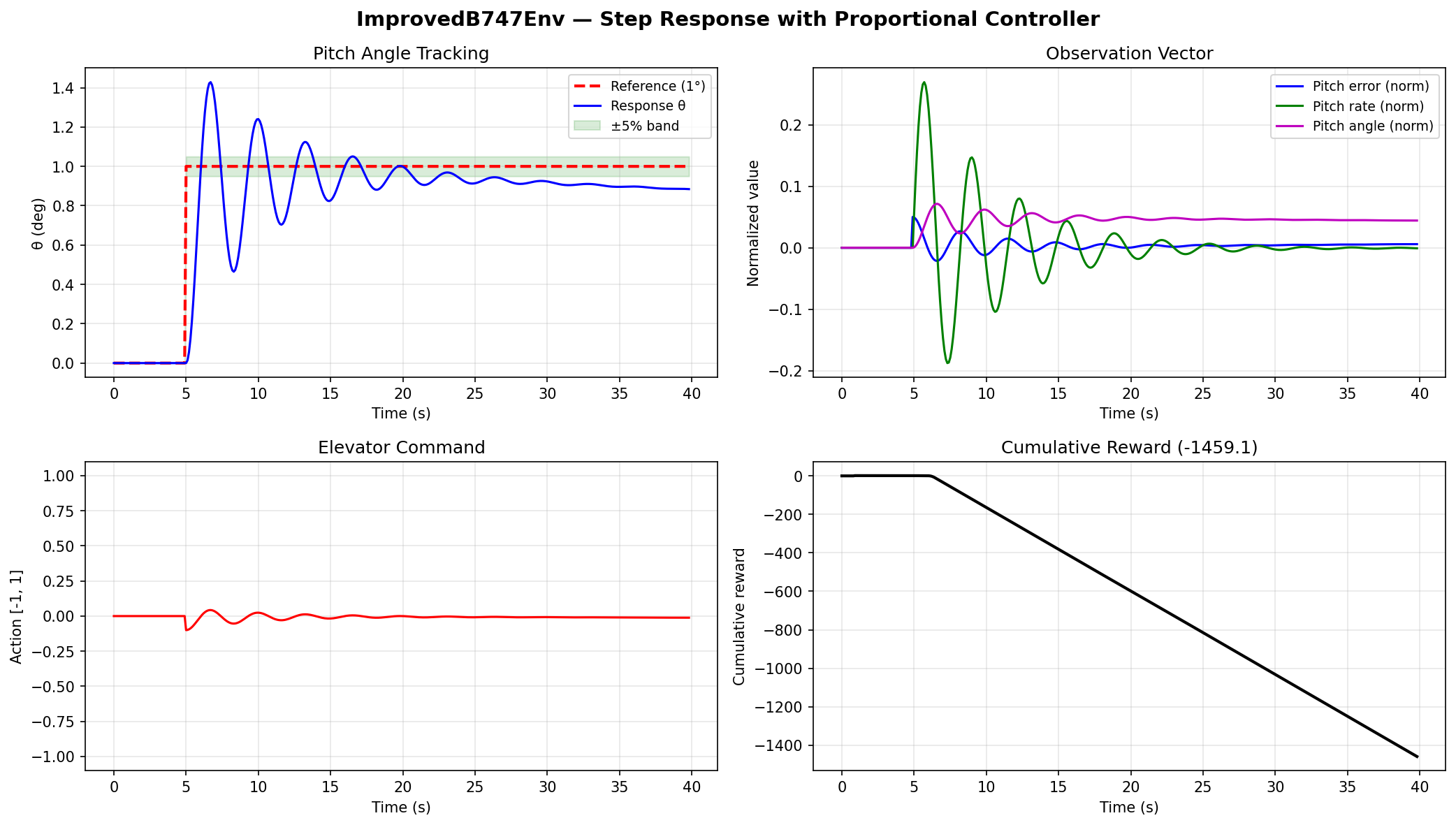

4.4 Пример -- пропорциональный регулятор на B747

import numpy as np
import gymnasium as gym
import matplotlib.pyplot as plt

from tensoraerospace.utils import generate_time_period, convert_tp_to_sec_tp
from tensoraerospace.signals.standard import unit_step

dt = 0.01
tp = generate_time_period(tn=20, dt=dt)
tps = convert_tp_to_sec_tp(tp, dt=dt)
number_time_steps = len(tp)

# Ступенька 3 градуса при t=2 с
reference = np.reshape(
    unit_step(degree=3, tp=tp, time_step=2, output_rad=True),
    [1, -1],
)

env = gym.make(
    "ImprovedB747-v0",
    initial_state=[0.0, 0.0, 0.0, 0.0],
    reference_signal=reference,
    number_time_steps=number_time_steps,
    dt=dt,
)

obs, info = env.reset()

observations = [obs.copy()]
rewards = []
actions = []

for step in range(number_time_steps - 1):
    # Простое пропорциональное управление: action = -K_p * pitch_error
    # obs[0] -- нормализованная ошибка тангажа
    pitch_error = obs[0]
    action = np.array([-2.0 * pitch_error], dtype=np.float32)
    action = np.clip(action, -1.0, 1.0)

    obs, reward, terminated, truncated, info = env.step(action)
    observations.append(obs.copy())
    rewards.append(reward)
    actions.append(action[0])

    if terminated or truncated:
        break

observations = np.array(observations)
time = np.array(tps[: len(observations)])

fig, axes = plt.subplots(3, 1, figsize=(10, 10), sharex=True)

axes[0].plot(time, observations[:, 0], label="ошибка тангажа (норм.)")
axes[0].set_ylabel("Нормализованная ошибка")
axes[0].set_title("ImprovedB747Env -- Пропорциональный регулятор")
axes[0].legend()
axes[0].grid(True)

axes[1].plot(time, observations[:, 2], label="угол тангажа (норм.)")
axes[1].set_ylabel("Нормализованный тангаж")
axes[1].legend()
axes[1].grid(True)

axes[2].plot(time[: len(actions)], actions, label="действие (норм.)")
axes[2].set_xlabel("Время (с)")
axes[2].set_ylabel("Нормализованное действие")
axes[2].legend()
axes[2].grid(True)

plt.tight_layout()
plt.show()

print(f"Длина эпизода: {len(observations)} шагов")
print(f"Суммарная награда: {sum(rewards):.2f}")

---

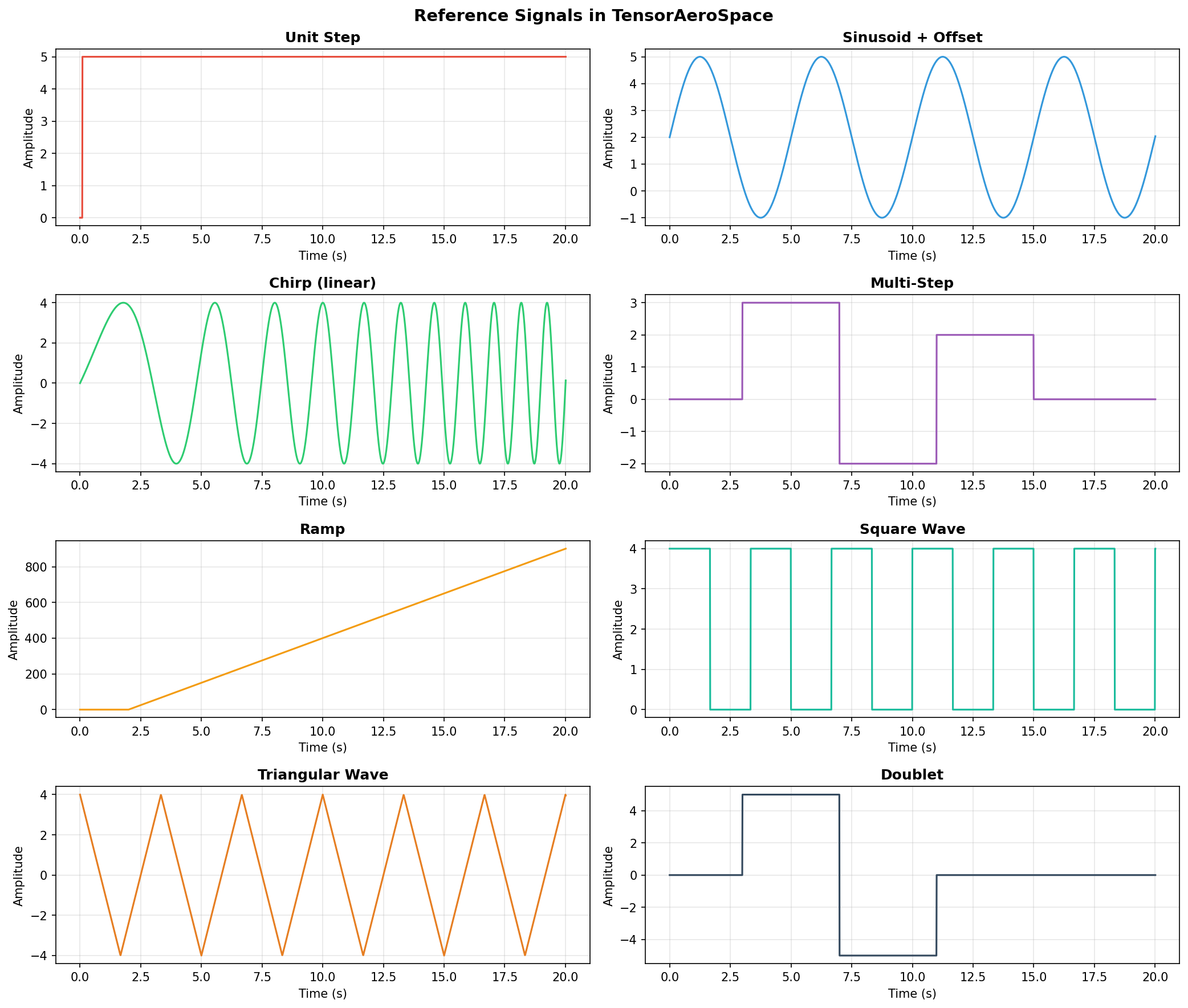

5. Эталонные сигналы

Модуль tensoraerospace.signals.standard предоставляет готовые генераторы эталонных сигналов для задач отслеживания. Все функции принимают массив времени tp (создается через generate_time_period) и возвращают 1-D массив той же длины.

5.1 Доступные сигналы

Функция	Описание	Ключевые параметры
unit_step	Ступенчатая функция	degree, time_step, output_rad
sinusoid	Базовая синусоида	frequency, amplitude
sinusoid_vertical_shift	Синусоида со смещением	frequency, amplitude, vertical_shift
constant_line	Постоянное значение	value_state
ramp	Линейная рампа	slope, time_start
pulse	Прямоугольный импульс	amplitude, time_start, width
square_wave	Периодический меандр	frequency, amplitude, duty_cycle
sawtooth	Пилообразный сигнал	frequency, amplitude
triangular_wave	Треугольный сигнал	frequency, amplitude
chirp	Частотная развертка	f0, f1, amplitude, method
doublet	Дублет (пара импульсов)	amplitude, time_start, width
multi_step	Множественные ступеньки	step_times, step_values
exponential	Экспоненциальный выход	amplitude, time_constant, time_start
gaussian_pulse	Гауссов импульс	amplitude, center, width
multisine	Сумма синусоид	frequencies, amplitudes, phases
damped_sinusoid	Затухающие колебания	frequency, amplitude, damping

5.2 Примеры кода

import numpy as np
from tensoraerospace.utils import generate_time_period
from tensoraerospace.signals.standard import (
    unit_step, sinusoid_vertical_shift, chirp, multi_step, doublet
)

dt = 0.01
tp = generate_time_period(tn=20, dt=dt)

# Ступенчатый сигнал: 5 градусов при t=3 с (выход в радианах)
sig_step = unit_step(tp=tp, degree=5, time_step=3, output_rad=True)

# Синусоида с вертикальным смещением
sig_sine = sinusoid_vertical_shift(
    tp=tp, frequency=0.2, amplitude=0.05, vertical_shift=0.05
)

# Чирп: развертка частоты от 0.1 Гц до 1.0 Гц
sig_chirp = chirp(tp=tp, f0=0.1, f1=1.0, amplitude=0.08)

# Множественные ступеньки: лестничное задание
sig_multi = multi_step(
    tp=tp,
    step_times=[2, 6, 10, 15],
    step_values=[0.05, 0.03, -0.04, 0.02],
)

# Дублет: классический маневр для анализа устойчивости
sig_doublet = doublet(
    tp=tp, amplitude=np.deg2rad(3), time_start=5.0, width=2.0
)

Для использования любого сигнала в качестве задания среды, приведите его к форме (1, -1):

reference = np.reshape(sig_step, [1, -1])

---

6. Пользовательская настройка сред

6.1 Изменение параметров моделирования

Как Legacy, так и Improved-среды принимают dt (шаг времени) и number_time_steps (горизонт). Общее время моделирования равно number_time_steps * dt.

# 30-секундное моделирование с частотой 50 Гц
dt = 0.02
tp = generate_time_period(tn=30, dt=dt)
number_time_steps = len(tp)

6.2 Пользовательские начальные состояния

Для Legacy-сред начальные состояния задаются столбцовыми векторами:

# F-16 с начальным углом атаки 2 градуса
initial_state = [[0], [np.deg2rad(2)], [0]]

Для Improved-сред состояния -- плоские массивы в единицах СИ:

# B747 с малой начальной угловой скоростью тангажа
initial_state = [0.0, 0.0, np.deg2rad(0.5), 0.0]  # [u, w, q, theta]

6.3 Пользовательские функции награды (Legacy-среды)

Legacy-среды принимают параметр reward_func. Функция получает текущее состояние, эталонный сигнал и номер шага:

def custom_reward(state, ref_signal, ts, action=None):
    """Штрафует колебания через добавление штрафа за скорость."""
    if ref_signal.ndim == 2 and ref_signal.shape[1] > ts:
        ref_at_ts = ref_signal[:, ts].flatten()
    else:
        ref_at_ts = ref_signal.flatten()
    tracking_error = np.mean((state.flatten() - ref_at_ts) ** 2)
    rate_penalty = 0.1 * np.sum(state.flatten() ** 2)
    return float(-(tracking_error + rate_penalty))

env = gym.make(
    "LinearLongitudinalB747-v0",
    initial_state=[[0], [0]],
    reference_signal=reference,
    number_time_steps=number_time_steps,
    reward_func=custom_reward,
)

6.4 Режимы награды в Improved-средах

Improved B747 поддерживает два режима:

• "step_response" (по умолчанию) -- включает специфичные для ступенчатого сигнала термы формирования: перерегулирование, время установления и колебания. Лучше всего подходит для обучения на ступенчатых заданиях.
• "tracking" -- универсальный режим, использующий только базовую квадратичную функцию стоимости. Используйте для синусоидальных, чирп- и других не ступенчатых эталонных сигналов.

env = gym.make(
    "ImprovedB747-v0",
    initial_state=[0.0, 0.0, 0.0, 0.0],
    reference_signal=reference,
    number_time_steps=number_time_steps,
    reward_mode="tracking",
)

---

7. Доступ к внутренним данным модели

Legacy-среды предоставляют доступ к базовой аэрокосмической модели через env.unwrapped.model. Это дает возможность получить историю состояний и управляющих воздействий, а также использовать встроенное построение графиков.

7.1 Основные методы

Метод	Описание
model.get_state(name, to_deg=False)	Получить историю состояния в виде массива
model.get_control(name, to_deg=False)	Получить историю управления в виде массива
model.plot_transient_process(name, time, ref, lang="rus", to_deg=True)	Построить график состояния и задания

7.2 Пример кода

import numpy as np
import gymnasium as gym
import matplotlib.pyplot as plt

from tensoraerospace.utils import generate_time_period, convert_tp_to_sec_tp
from tensoraerospace.signals.standard import unit_step

dt = 0.01
tp = generate_time_period(tn=20, dt=dt)
tps = convert_tp_to_sec_tp(tp, dt=dt)
number_time_steps = len(tp)

reference = np.reshape(
    unit_step(degree=5, tp=tp, time_step=5, output_rad=True),
    [1, -1],
)

env = gym.make(
    "LinearLongitudinalB747-v0",
    number_time_steps=number_time_steps,
    initial_state=[[0], [0]],
    reference_signal=reference,
    state_space=["theta", "q"],
    output_space=["theta", "q"],
    tracking_states=["theta"],
)

obs, _ = env.reset()
for i in range(number_time_steps - 1):
    action = np.array([0.5])  # постоянное управление рулем высоты
    obs, reward, terminated, truncated, info = env.step(action)
    if terminated or truncated:
        break

# Доступ к базовой модели
model = env.unwrapped.model

# Получение истории состояний
theta_deg = model.get_state("theta", to_deg=True)
q_deg = model.get_state("q", to_deg=True)

# Получение истории управления
stab_hist = model.get_control("stab", to_deg=True)

# Встроенное построение графиков
model.plot_transient_process(
    "theta",
    time=np.array(tps),
    ref_signal=reference[0],
    lang="rus",
    to_deg=True,
    figsize=(10, 5),
)

---

8. Векторизованные среды

Для эффективного параллельного обучения ImprovedB747VecEnvTorch запускает N независимых симуляций B747 в рамках одной пакетной тензорной операции. Поддерживаются CPU и CUDA.

from tensoraerospace.envs import ImprovedB747VecEnvTorch

vec_env = ImprovedB747VecEnvTorch(
    num_envs=64,
    number_time_steps=2000,
    dt=0.01,
    device="cpu",        # или "cuda"
)

obs, info = vec_env.reset()
# Форма obs: (64, 4) -- пакет из 64 наблюдений

for _ in range(2000):
    actions = vec_env.action_space_sample()  # случайные действия, форма (64, 1)
    obs, rewards, terminated, truncated, info = vec_env.step(actions)
    # Форма rewards: (64,)

Векторизованная среда также поддерживает рандомизацию сигналов -- автоматическое создание разнообразных ступенчатых, синусоидальных и рамповых эталонных сигналов для каждой подсреды, чтобы агент не запоминал одну конкретную траекторию.

---

9. Сравнительная таблица сред

Env ID	Объект	obs	act	Награда	Терминация	Рекомендуемые агенты
LinearLongitudinalB747-v0	B747	2	1	-MSE	лимит времени	PID, IHDP, LQR
LinearLongitudinalF16-v0	F-16	2	1	-MSE	лимит времени	PID, IHDP, LQR
LinearLongitudinalF4C-v0	F-4C	4	1	-MSE	лимит времени	PID, IHDP, LQR
LinearLongitudinalX15-v0	X-15	2	1	-MSE	лимит времени	PID, IHDP, LQR
LinearLongitudinalUAV-v0	БПЛА	2	1	-MSE	лимит времени	PID, IHDP, LQR
LinearLongitudinalUltrastick-v0	Ultrastick	2	1	-MSE	лимит времени	PID, IHDP, LQR
LinearLongitudinalLAPAN-v0	LAPAN	2	1	-MSE	лимит времени	PID, IHDP, LQR
LinearLongitudinalELVRocket-v0	ELV	3	1	-MSE	лимит времени	PID, IHDP, LQR
LinearLongitudinalMissileModel-v0	Ракета	2	1	-MSE	лимит времени	PID, IHDP, LQR
GeoSat-v0	ГеоСпутник	3	1	-MSE	лимит времени	PID, LQR
ComSat-v0	КомСпутник	3	1	-MSE	лимит времени	PID, LQR
ImprovedB747-v0	B747	4	1	LQR-формир.	огр. тангажа/скорости	PPO, SAC, TD3
ImprovedX15-v0	X-15	4	1	LQR-формир.	огр. тангажа/скорости	PPO, SAC, TD3
ImprovedELV-v0	ELV	4	1	LQR-формир.	огр. тангажа/скорости	PPO, SAC, TD3
ImprovedLAPAN-v0	LAPAN	4	1	LQR-формир.	огр. тангажа/скорости	PPO, SAC, TD3
ImprovedMissile-v0	Ракета	4	1	LQR-формир.	огр. тангажа/скорости	PPO, SAC, TD3
ImprovedComSat-v0	КомСпутник	4	1	LQR-формир.	огр. состояний	PPO, SAC, TD3
ImprovedUltrastick-v0	Ultrastick	5	2	LQR-формир.	огр. тангажа/скорости	PPO, SAC, TD3
F4CPitchNormalized-v0	F-4C	4	1	LQR-формир.	огр. тангажа/скорости	PPO, SAC, TD3

---

10. Что дальше

В следующем уроке мы используем Improved-среды для обучения первого RL-агента с помощью PPO и SAC из библиотеки агентов TensorAeroSpace. Мы научимся настраивать гиперпараметры, отслеживать процесс обучения и оценивать полученный автопилот по сравнению с классическими базовыми методами.
