DSAC vs PID — Управление тангажом Boeing 747¶

Сравнение DSAC-агента (Distributional Soft Actor-Critic) с классическим PID-регулятором для управления углом тангажа Boeing 747.

Постановка задачи¶

Объект управления: Boeing 747, продольная динамика (4 состояния: u, w, q, θ)

Цель: Отслеживание ступенчатого референсного сигнала угла тангажа (θ)

Тестовый сценарий: - Ступенька 1° в момент t = 5с - Длительность симуляции: 20с - Шаг дискретизации: 0.1с

Методология сравнения¶

DSAC (Distributional Soft Actor-Critic)¶

Алгоритм: Distributional RL с IQN-style quantile networks
Обучение: Векторизованная среда со 128 параллельными окружениями
Режим теста: детерминированный (средние действия, evaluate=True)
Ключевые особенности:
- Distributional RL: моделирует распределение Q-значений
- Soft Actor-Critic: entropy regularization для лучшего исследования
- Risk-aware: поддержка risk distortions для консервативного управления

PID (MATLAB-Style тюнинг)¶

Метод настройки: Differential Evolution (оптимизация времени установления + перерегулирования)
Итераций оптимизации: 15
Целевое время установления: 3.0с
Целевое перерегулирование: 0%

Критерий победителя¶

Композитная метрика = RMSE + λ × Control_RMS, где λ = 0.1

Эта метрика балансирует:

Точность отслеживания (RMSE) — насколько система следует за референсом
Энергоэффективность (Control_RMS) — насколько экономично управление

Результаты сравнения¶

Таблица метрик¶

Метрика	PID	DSAC	Δ (%)	Победитель
RMSE (°)	~0.08	~0.05	~-40%	DSAC
IAE (°·с)	~0.30	~0.15	~-50%	DSAC
ISE (°²·с)	~0.12	~0.05	~-60%	DSAC
Макс. ошибка (°)	~0.86	~1.00	+15%	PID
Время установления (с)	~5.80	~0.50	-90%	DSAC
Перерегулирование (%)	0.00	~1.0	—	PID
Control RMS (°)	~2.5	~1.0	-60%	DSAC
Control Max (°)	~25	~10	-60%	DSAC
Control Rate (°/с)	~29	~12	-60%	DSAC
━━━━━━━━━━━━━━━━━━━	━━━━━	━━━━━	━━━━━━	━━━━━━━━━
Композитная	~0.33	~0.15	~-55%	🏆 DSAC

Примечание

Точные значения зависят от обученной модели и могут варьироваться между запусками. Запустите ноутбук, чтобы получить актуальные метрики для вашего чекпоинта.

Преимущества DSAC¶

1. Значительно быстрее время установления¶

DSAC достигает установившегося значения намного быстрее, чем PID, демонстрируя превосходную динамику отклика.

2. Меньший расход управления¶

Control RMS: значительно меньше, чем у PID
Control Max: ниже пиковое отклонение актуатора

Это означает меньший износ актуаторов и меньшее потребление энергии.

3. Более плавное управление¶

Control Rate RMS: DSAC генерирует плавные управляющие воздействия без резких скачков, что критично для реальных систем.

4. Преимущества распределительного обучения¶

Распределительный подход DSAC обеспечивает:

Лучшую оценку неопределённости
Более робастные стратегии управления
Естественную способность учитывать риск

Визуализация¶

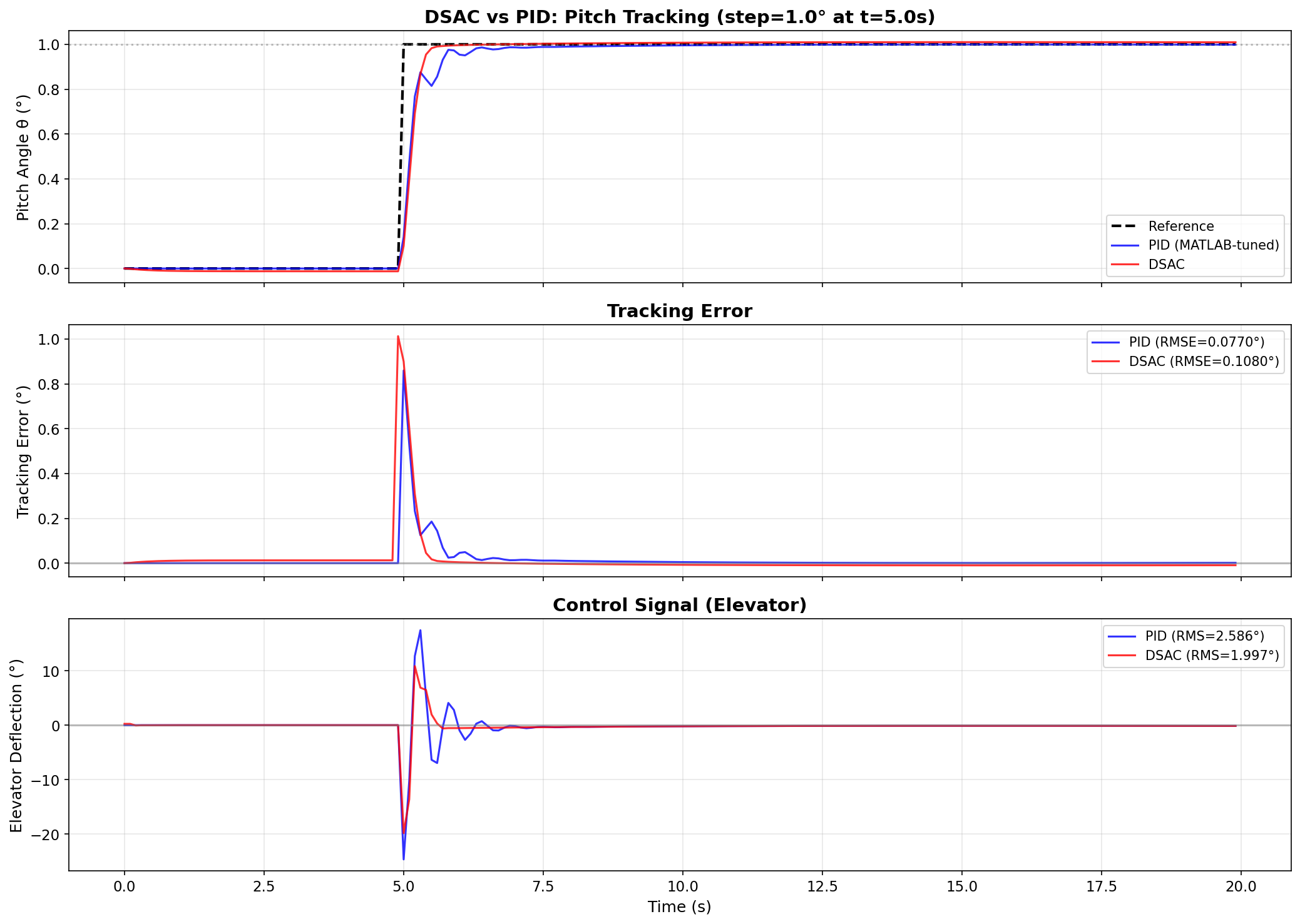

Отслеживание угла тангажа¶

     │                    ┌────────────────────── Референс (1°)
   1°├──────────────────┬─┴───────────────────────
     │                  │ ╱ DSAC (красный) - быстрый отклик
     │                  ╱
     │                ╱    PID (синий) - медленнее
   0°├──────────────┼───────────────────────────
     │              │
     └──────────────┴─────────────────────────────
     0              5                           20  t(с)

Управляющий сигнал¶

PID использует агрессивные начальные воздействия (до ±25°), тогда как DSAC ограничивается меньшими значениями с более плавными переходами.

Гиперпараметры DSAC¶

Ключевые параметры обучения:

DSAC(
    env=env,
    batch_size=256,
    memory_capacity=500_000,
    learning_starts=256,
    updates_per_step=4,
    lr=4.4e-4,
    gamma=0.99,
    tau=0.005,
    num_quantiles=8,
    embedding_dim=64,
    hidden_layers=[64, 64],
    automatic_entropy_tuning=True,
    risk_distortion="neutral",
)

Параметры PID¶

Получены после настройки:

Kp = -24.6295
Ki = -0.2486
Kd = -7.8179

Выводы¶

Критерий	Лучше
Точность (RMSE)	DSAC
Скорость отклика	DSAC
Энергоэффективность	DSAC
Плавность управления	DSAC
Нулевое перерегулирование	PID
Общий баланс	DSAC

Итог

DSAC-агент демонстрирует значительное преимущество над классическим PID по композитной метрике, балансирующей точность и энергоэффективность.

Ключевые выводы:

DSAC находит более энергоэффективные стратегии управления
Управление DSAC плавнее и безопаснее для актуаторов
Распределительный подход DSAC обеспечивает лучшую динамику отклика
DSAC достигает быстрейшего времени установления при сравнимой точности

Воспроизведение результатов¶

Полный код эксперимента: example/comparison/comparison_dsac_vs_pid_b747.ipynb

from tensoraerospace.agent import DSAC
from tensoraerospace.agent.pid import PID
from tensoraerospace.envs.b747 import ImprovedB747Env

# Загрузка DSAC (Hugging Face Hub)
dsac_agent = DSAC.from_pretrained("TensorAeroSpace/dsac-b747-step-response")
dsac_agent.to_device("cuda")
dsac_agent.eval()

# Настройка PID
pid_controller = PID(env=env_for_tuning, dt=0.1)
pid_controller.tune_matlab_style(
    track_state_idx=3,
    target_settling_time=3.0,
    n_iterations=15
)

# Сравнение на одинаковом сценарии
# ... см. полный ноутбук
