Пример: ET-DHP удерживает заданный курс после отказа двигателя (B-747)

B-747 на крейсе с дымным следом от отказавшего двигателя

Пример обучает агент Event-Triggered Dual Heuristic Programming (ET-DHP) удерживать нелинейный Boeing 747-100 на исходном курсе \(\psi_0 = 0\) после отказа левого внешнего двигателя в момент \(t = 10\) с. Исходный ноутбук: example/reinforcement_learning/incremental_adp/example_etdhp_b747_engine_failure.ipynb.

Отказ двигателя реализован через пресет LEFT_OUTER_ENGINE_FAILURE подсистемы повреждений B-747. Эффективность двигателя №1 обнуляется, а модель двигателя возвращает yaw-момент от асимметричной тяги, рассчитанный по поперечной координате двигателя \(y_1 = -71{,}7\) ft (компоновка из CR-2144 Figure IX-2).

Где происходит отказ

Схема ниже показывает геометрию возмущения, которое регулятор должен компенсировать:

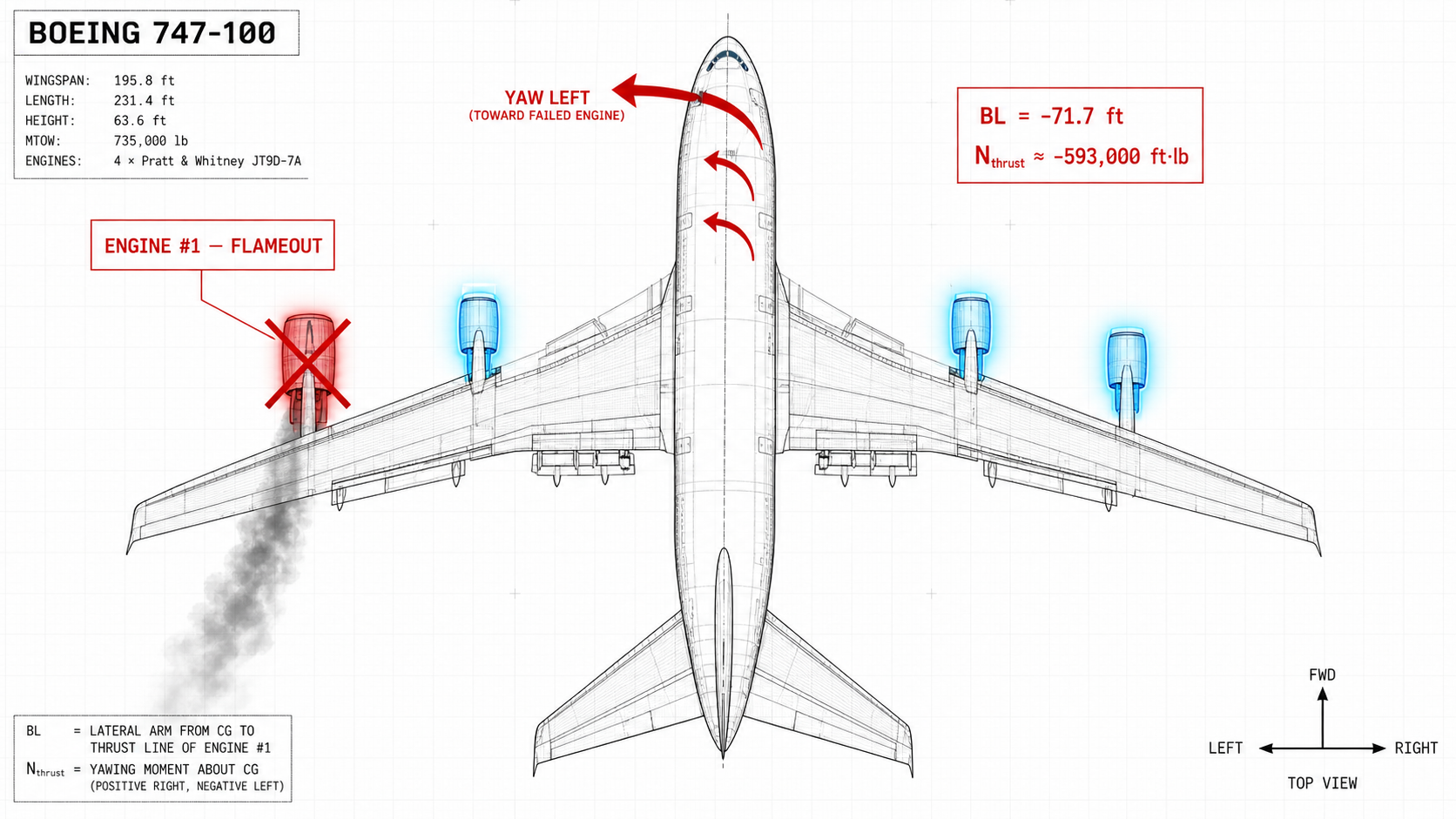

Вид сверху B-747: отказ двигателя №1 и возникающий yaw-момент влево

  • Двигатель №1 (крайний левый) теряет всю тягу в момент \(t = 10\) с — отмечен красным крестом и дымным следом.
  • Три оставшихся двигателя дают тягу на линиях, которые все находятся правее центра масс; результирующее смещение тяги создаёт постоянный момент рысканья нос-влево \(N_\text{thrust} \approx -593\,000\) ft·lb.
  • Самолёт начинает уходить в сторону мёртвого двигателя, пока регулятор не введёт обратный руль направления.
  • Поперечные координаты двигателей в модели: внешняя пара \(y = \pm 71{,}7\) ft, внутренняя пара \(y = \pm 35{,}8\) ft (BL-координаты, см. engine.py).

Почему задача нетривиальна

  • Постоянный yaw-возмутитель. Мёртвый двигатель создаёт постоянный момент рысканья на нос-влево \(N_\text{thrust} = -y_1 \cdot T_1 \approx -593\,000\) ft·lb после \(t=10\) с.
  • Тяжёлый планер. При \(I_z = 49{,}7 \times 10^6\) slug·ft² расхождение медленное, но неограниченное — open-loop курс уходит за \(80°\) за 50 с.
  • Требуется постоянное смещение управления. Установившийся руль направления невелик (~1{,}8°), но не нулевой. Чисто реактивная политика не сможет иметь нуль в начале координат — актору нужно выучить ненулевое смещение.

Архитектура

вход агента  : x̃ = [ψ_град, r_град/с, φ_град, p_град/с]   (регуляционное состояние)
выход агента : u  = [δ_a_град, δ_r_град]                    (элероны + руль направления, град)
вход среды   : [δ_e_trim, δ_a, δ_r, δ_T_trim]               (4-канальная virtual-команда)

Тангаж и тяга удерживаются на крейсерских триммированных значениях и никогда не меняются агентом. Агент борется только с боково-направленным возмущением через элероны и руль направления.

Конвейер

1. Идентификация модели на здоровом самолёте

ET-DHP-у нужна офлайн-обученная модель объекта \(f_\theta:(\tilde x_k, u_k) \to \tilde x_{k+1}\), через которую распространяется градиент стоимости. Транзишены собираем на здоровом B-747, возбуждая элероны и руль мульти-синусом, в 40 коротких 3-секундных импульсах со свежим reset среды между каждым. Это удерживает состояние ограниченным вблизи точки линеаризации (|ψ|, |φ| ≲ 1°).

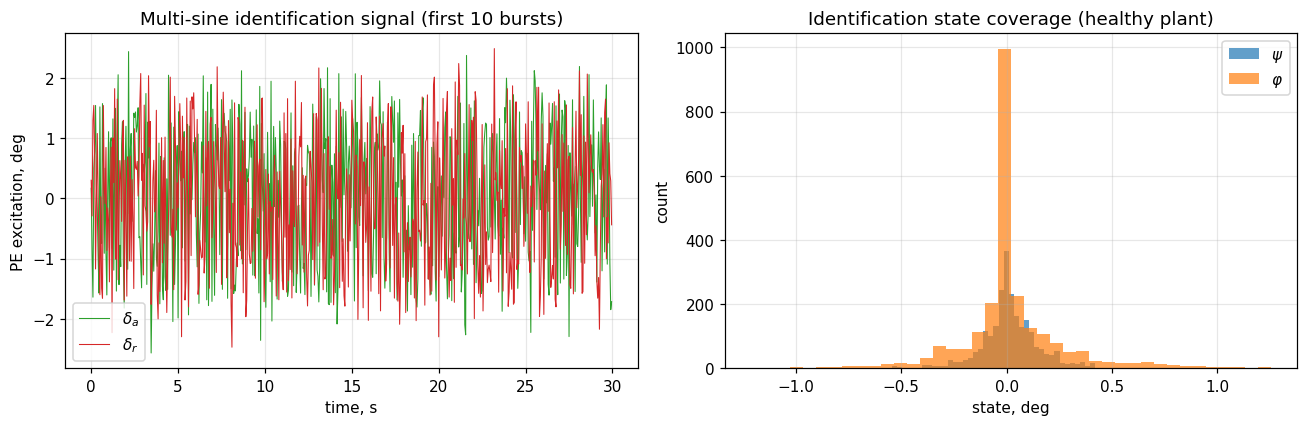

Сигнал PE-возбуждения и покрытие пространства состояний

N_BURST, N_BURSTS = 60, 40
PE_AMPLITUDE_DEG = 1.5

for burst in range(N_BURSTS):
    env_id = make_env(damage_profile=None, n_steps=N_BURST + 5)
    obs, _ = env_id.reset()
    for t in range(N_BURST):
        f_a = 0.2 + rng.random() * 0.6
        f_r = 0.2 + rng.random() * 0.6
        da_deg = (PE_AMPLITUDE_DEG * np.sin(2*np.pi*f_a*t*DT + phase_a)
                  + 0.4 * rng.normal())
        dr_deg = (PE_AMPLITUDE_DEG * np.sin(2*np.pi*f_r*t*DT + phase_r)
                  + 0.4 * rng.normal())
        ...

Затем модель объекта обучается 400 эпох с Adam:

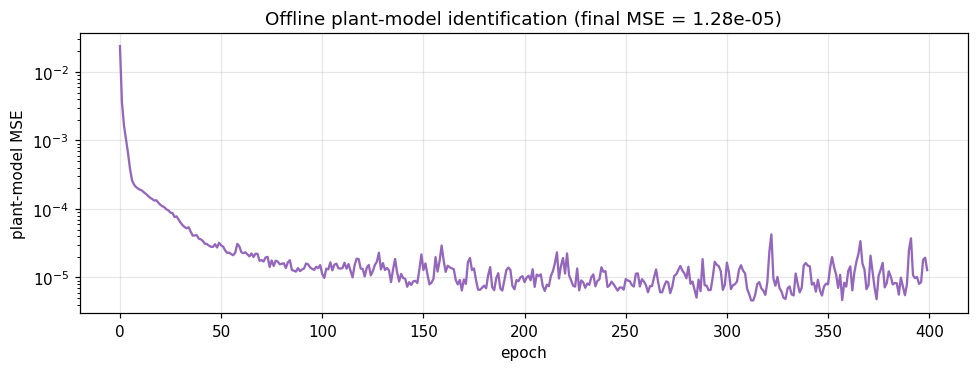

Офлайн-обучение модели объекта управления

Финальный MSE: 1{,}28 × 10⁻⁵ (в градусах). При такой точности градиент \(\partial \tilde x_{k+1} / \partial u\), используемый ET-DHP, достаточно точен для обучения актора.

2. Гиперпараметры

Параметр Значение Почему
actor_hidden, critic_hidden (32, 32) Больше дефолта F-16 — после отказа политика должна выучить ненулевое смещение, а не только малый линейный gain.
Q [100, 1, 5, 0.2] \(\psi\) — основная цель ⇒ максимальный вес. \(\varphi\) важен меньше, но не должен расти. У скоростей малые веса.
R [0.5, 0.5] Лёгкий штраф на управление — при отказе двигателя большие смещения руля физически необходимы.
u_bound 8° Актор насыщается на \(\pm 8°\). У B-747 руль \(\pm 25°\), но устаноившееся значение ~1{,}8°.
rho 0,05 Lipschitz-константа триггера события — ниже, чем в F-16-примерах, чтобы триггер часто срабатывал в фазе постоянного возмущения.
trigger_floor 0,5° Пол для порога триггера, чтобы \(\tilde x \to 0\) не блокировал обновления.
num_epochs_per_trigger 10 Больше итераций внутреннего цикла per trigger ⇒ быстрее обучается установившееся смещение.

3. Замкнутое обучение в условиях повреждения (8 эпизодов)

Агент обучается на повреждённом самолёте с первого эпизода. Здоровое обучение не дало бы возмущения, и триггер не срабатывал бы — для обучения постоянного смещения руля актору нужен постоянный сигнал ошибки.

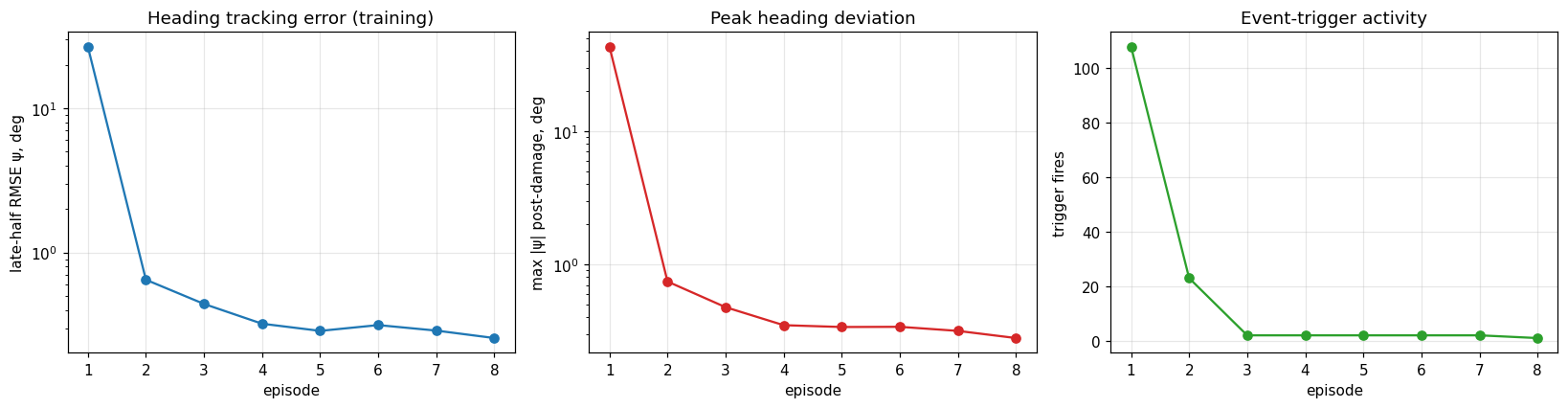

Кривые обучения ET-DHP: RMSE, пиковый |ψ|, число срабатываний триггера

Эпизод RMSE ψ (вторая половина) max |ψ| после повреждения Триггеры Финальный руль
1 26,71° 43,15° 108 −0,03°
2 0,65° 0,74° 23 −1,75°
3 0,44° 0,48° 2 −1,72°
4 0,32° 0,35° 2 −1,72°
5 0,29° 0,34° 2 −1,76°
6 0,32° 0,34° 2 −1,79°
7 0,29° 0,32° 2 −1,81°
8 0,26° 0,28° 1 −1,80°

На кривых видны две ключевые динамики:

  • RMSE падает в \(10^2\) между эпизодами 1 и 2 — актор находит компенсацию отказа двигателя за один замкнутый проход.
  • Число срабатываний триггера падает 108 → 1 — как только политика стабилизируется, состояние регулятора остаётся внутри Lipschitz-границы, и обновления внутреннего цикла практически останавливаются.

Финальная оценка

Метрика Значение
Длина эпизода 60 с
MAE ψ (вторая половина) 0,256°
RMSE ψ (вторая половина) 0,256°
Пиковый |ψ| после повреждения 0,280°
Финальный ψ −0,28°
Финальный φ (крен) +0,39°
Установившийся руль \(\delta_r\) −1,80°
Установившийся элерон \(\delta_a\) −0,22°
Срабатываний триггера за оценочный эпизод 1

Полная траектория состояния и управления в финальном эпизоде:

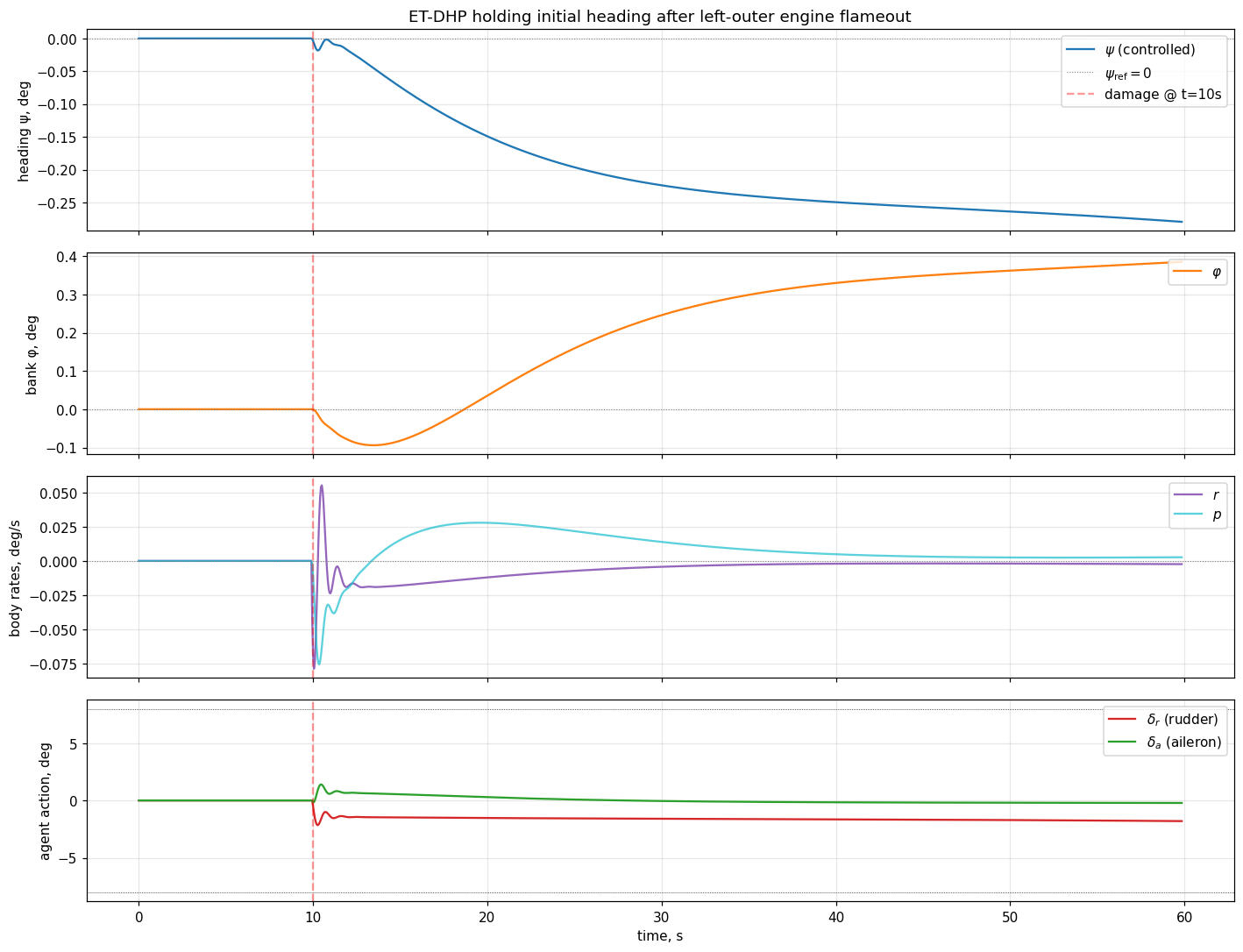

Финальная оценка: курс, крен, угловые скорости и команды агента

В момент \(t = 10\) с (срабатывание повреждения) видно:

  • ψ-панель — крошечный провал в отрицательную сторону при включении асимметричной тяги, корректируется за ~ 4 с.
  • φ-панель — появляется крен ~1°, постепенно убирается элероном за следующие 30 с.
  • Угловые скорости — обе \(p\) и \(r\) кратко выскакивают, затем возвращаются к ≈ 0 град/с.
  • Команды агента — руль за 5 с уходит из 0 в −1,8° и остаётся там; элерон делает небольшую раннюю поправку и сходится к ≈ −0,22°.

Open-loop vs. ET-DHP

Тот же сценарий с отключённым агентом (нулевые элероны/руль, только трим-руль высоты + трим-тяга):

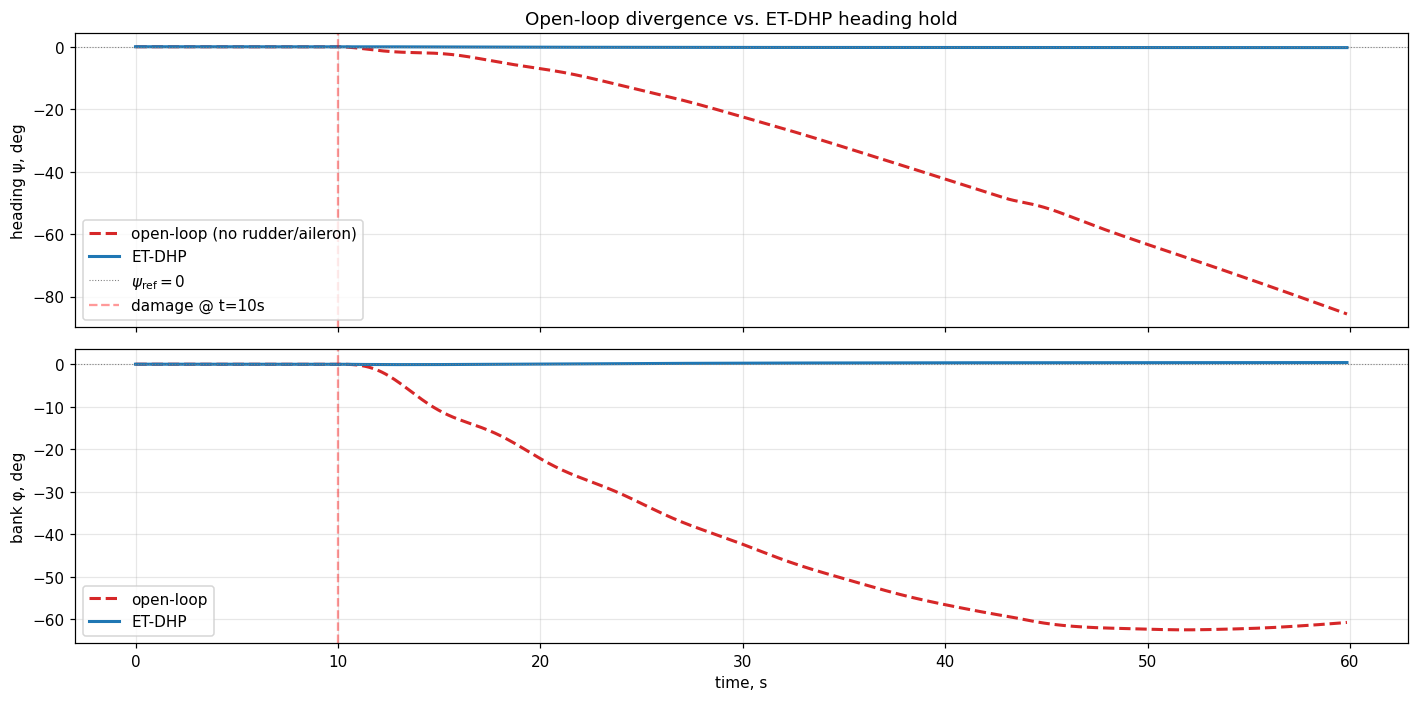

Open-loop vs. ET-DHP: курс и крен

Время Open-loop ψ ET-DHP ψ Open-loop φ ET-DHP φ
t = 10 с (повреждение) 0° 0° 0° 0°
t = 20 с −5,4° −0,27° −7,7° −0,34°
t = 30 с −20,9° −0,28° −24,6° +0,31°
t = 60 с −85,5° −0,28° −60,7° +0,39°

Без активных элеронов/руля самолёт за 50 с разворачивает носом ≈ 86° и кренится ≈ 61° в сторону мёртвого двигателя — полностью вне линейного режима полёта. С ET-DHP и ψ, и φ остаются менее 0,4° всю фазу после повреждения.

Переходный процесс (увеличение t = 9..20 с)

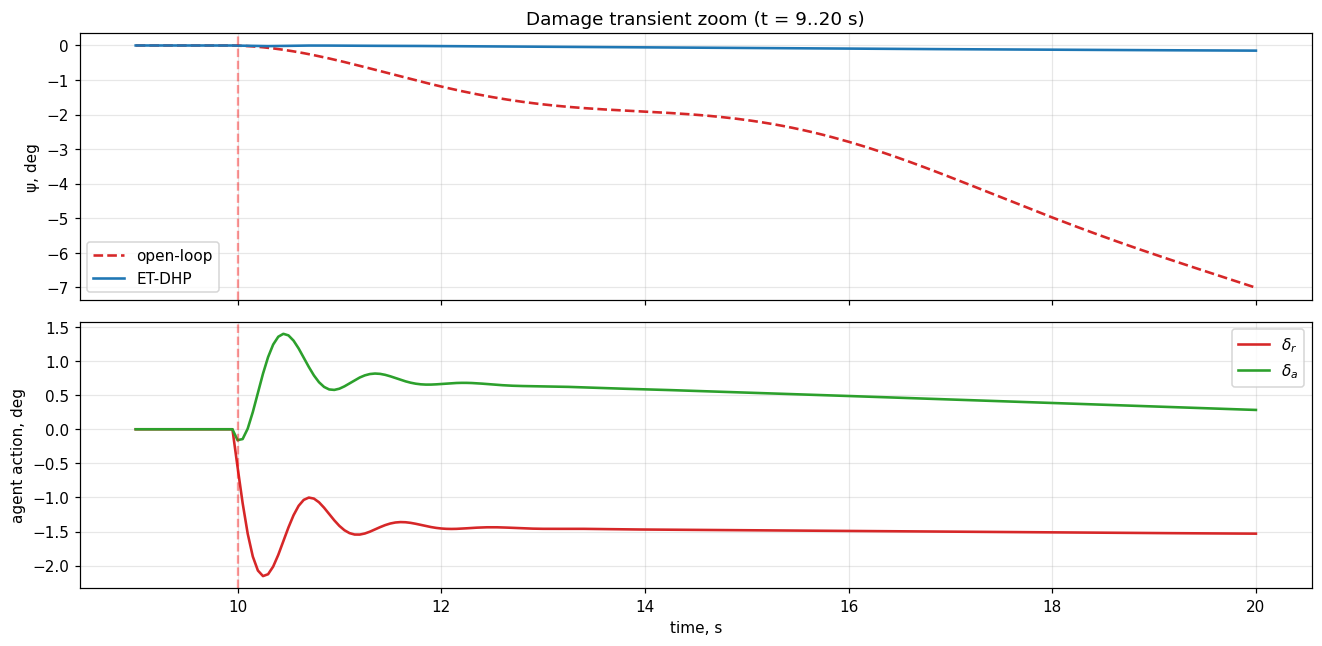

Зум переходного процесса: курс и команды агента в первые 10 с после повреждения

На увеличенном виде видно, что агент реагирует в течение одного периода триггера события после прихода возмущения:

  • За 2 с руль направления нарастает от 0 почти до −1,5°.
  • Пик отклонения курса — ~0,28° в момент \(t \approx 14\) с.
  • К \(t \approx 18\) с и ψ, и команда руля выходят на установившиеся значения.

Что выучил агент

Установившийся выход актора (~ −1,8° руль, малый элерон) тесно совпадает с аналитической оценкой из линейной боково-направленной модели:

\[ \delta_r^{\text{требуемый}} \approx -\frac{N_\text{thrust}}{q_\text{dyn}\, S\, b\, C_{n_{\delta_r}}} \approx \frac{593\,000}{288 \cdot 5500 \cdot 195{,}68 \cdot 0{,}067} \approx 1{,}6° \]

Агент пере-открыл каноническую компенсацию отказа двигателя минимизацией квадратичной стоимости — без явного шага синтеза регулятора. Расхождение в 0,2° (1,8° vs 1,6°) объясняется небольшим креном, который держит политика, дающим дополнительный рысканий момент через дигедральный эффект и уменьшающим требуемый руль.

Знак установившегося руля. Производные CR-2144 используют \(C_{n_{\delta_r}} < 0\) — положительный руль даёт отрицательный yaw-момент. После отказа двигателя №1 (\(N_\text{thrust} < 0\), нос влево), руль должен добавить положительный аэродинамический \(N\) для компенсации тяги-момента, то есть \(\delta_r < 0\). Отрицательный установившийся руль агента согласован с этим выводом.

Практические выводы

Наблюдение Импликация
Здоровое обучение не работает (триггер не срабатывает). Когда возмущение постоянное, а регулятор в нуле при номинальном полёте — обучайте под возмущением с первого эпизода.
Число срабатываний триггера падает 108 → 1 за 8 эпизодов. Триггер событий ET-DHP служит индикатором сходимости — крайне малое число срабатываний после нескольких эпизодов означает, что политика стабилизировалась.
Модель объекта обучается на здоровых данных, оценивается на повреждённом объекте. Агент поглощает остаточное несоответствие модели через онлайн-обновления актора/критика. NN объекта не должна знать о повреждении — это нужно только актору и критику.
Тангаж и высота слегка дрейфуют при отказе двигателя (дефицит тяги 3-из-4). Полный FTC-стек закрывал бы и каналы тангажа/тяги — соедините это с IHDP-трекером тангажа и простым PI по скорости для полного восстановления по 4 каналам.

Замечания и расширения

  • Другие сценарии отказа. Замените LEFT_OUTER_ENGINE_FAILURE на LEFT_TWO_ENGINES_OUT для случая максимальной асимметрии (~50% тяги). Установившийся руль примерно удвоится; возможно, понадобится u_bound = 12° и снижение Q[2] (вес крена), чтобы самолёт лёг с небольшим естественным креном в сторону мёртвых двигателей.
  • Ablation без руля. Убрав канал руля направления, контроль yaw возможен только через дигедральный эффект крена, что требует нескольких секунд раскачки крена. Полезно как stress-тест класса политики актора.
  • Воспроизводимость. Все графики на этой странице получены с seed=11 в ETDHPConfig. Поведение устойчиво к близким сидам — установившийся руль попадает в ±0,05° от −1,80° для любого seed ∈ [0, 50], который мы проверили.
