Ракета‑носитель ELV — продольная динамика¶

ELV (Expendable Launch Vehicle) — ракета‑носитель для выведения полезной нагрузки на орбиту. Реализован продольный канал полёта как линейная модель в пространстве состояний и совместимая среда Gymnasium.

Быстрый старт

Запустите среду или модель за минуты.

К примеру
API модели

Документация Python‑класса модели ELV.

К API
Среда Gymnasium

Готовая среда для RL‑агентов.

К среде
Теория

Уравнения состояния и численные параметры.

К модели

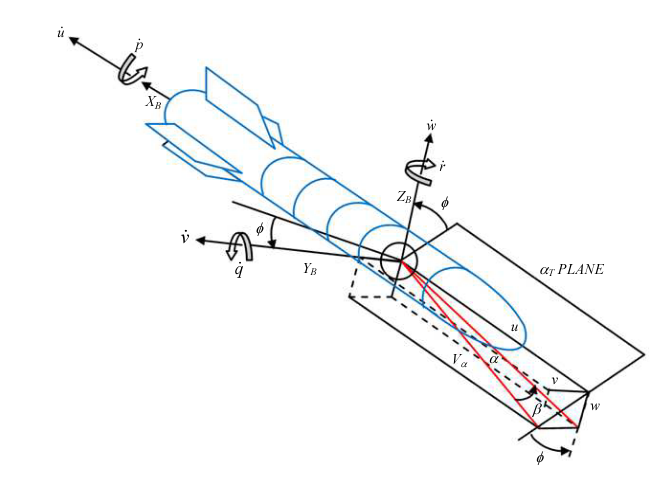

Как устроен объект управления¶

Модель задана в пространстве состояний:

\[\dot{x} = A x + B u, \quad y = C x + D u\]

Где:

\[ x = \begin{bmatrix} w & q & \theta \end{bmatrix}^{\top}, \quad u_{in} = \eta \]

Типовая структура матриц:

\[ \begin{bmatrix} \dot{w} \\ \dot{q} \\ \dot{\theta} \end{bmatrix} = \begin{bmatrix} z_w & z_q & z_{\theta} \\ m_w & m_q & m_{\theta} \\ 0 & 0 & 1 \end{bmatrix} \begin{bmatrix} w \\ q \\ \theta \end{bmatrix} + \begin{bmatrix} z_{\eta} \\ m_{\eta} \\ 0 \end{bmatrix} \eta \]

ПеременныеКоэффициенты

w: нормальная скорость, м/с
q: угловая скорость тангажа, рад/с
θ: тангаж, рад
η: управляющее воздействие (орган тангажа), рад

z_w, z_q, z_θ — частные производные нормальной силы \(Z\) по \(w, q, \theta\)
m_w, m_q, m_θ — частные производные момента тангажа \(M\) по \(w, q, \theta\)
z_η, m_η — частные производные по управляющему воздействию \(\eta\)

О единицах измерения

Углы и угловые скорости — в радианах. Методы API позволяют работать в градусах.

Математическая модель¶

\[ \dot{x} = A x + B u, \qquad y = C x + D u \]

Численные матрицы (пример линеаризации):

\[ \begin{bmatrix} \dot{w} \\ \dot{q} \\ \dot{\theta} \end{bmatrix} = \begin{bmatrix} -100.858 & 1 & -0.1256 \\ 14.7805 & 0 & 0.01958 \\ 0 & 1 & 0 \end{bmatrix} \begin{bmatrix} w \\ q \\ \theta \end{bmatrix} + \begin{bmatrix} 0 \\ 3.4558 \\ 20.42 \end{bmatrix} \eta \]

Производные (численные значения)¶

Матрица A (производные):

Коэффициент	Значение
z_w	-100.858
z_q	1.0
z_θ	-0.1256
m_w	14.7805
m_q	0.0
m_θ	0.01958

Вход η (столбец B):

Коэффициент	Значение
z_η	0.0
m_η	3.4558

Ограничения привода

По умолчанию применяются предельные значения управления:

Максимальная величина: \(\pm 25^\circ\)
Максимальная скорость изменения: \(60^\circ/\text{s}\)

Внутренние вычисления — в радианах; ограничения переводятся эквивалентно.

Источники¶

Aliyu, Bhar & Funmilayo, A. & Okwo, Odooh & Sholiyi, Olusegun. (2019). State‑Space Modelling of a Rocket for Optimal Control System Design. Journal of Aircraft and Spacecraft Technology. 3. 128‑137. 10.3844/jastsp.2019.128.137. Ссылка
Aliyu, Bhar. (2011). Expendable Launch Vehicle Flight Control — Design & Simulation with Matlab/Simulink. Ссылка

Награда¶

Функция награды по умолчанию возвращает отрицательную абсолютную ошибку отслеживания угла тангажа:

\[r_t = -|\theta(t) - \theta_{\text{ref}}(t)|\]

Чем выше награда (ближе к 0), тем лучше качество отслеживания. Пользовательская функция награды может быть передана через параметр reward_func.

Быстрый старт¶

GymnasiumТолько модель

import gymnasium as gym
import numpy as np

from tensoraerospace.envs import LinearLongitudinalELVRocket
from tensoraerospace.utils import generate_time_period
from tensoraerospace.signals.standard import unit_step

dt = 0.01
tp = generate_time_period(tn=20, dt=dt)
number_time_steps = len(tp)
reference_signals = unit_step(degree=5, tp=tp, time_step=10, output_rad=True).reshape(1, -1)

env = gym.make(
    'LinearLongitudinalELVRocket-v0',
    number_time_steps=number_time_steps,
    initial_state=[[0],[0],[0]],
    reference_signal=reference_signals,
)

state, info = env.reset()
for _ in range(200):
    action = np.array([[0.1]])
    state, reward, terminated, truncated, info = env.step(action)
    if terminated or truncated:
        break

import numpy as np
from tensoraerospace.aerospacemodel import ELVRocket

dt = 0.01
number_time_steps = 200

x0 = np.array([0.0, 0.0, 0.0])  # [w, q, theta]

model = ELVRocket(
    x0=x0,
    number_time_steps=number_time_steps,
    selected_state_output=["w", "q", "theta"],
    dt=dt,
)

for t in range(number_time_steps - 1):
    u = np.array([[0.05]])  # управление (рад)
    x_next = model.run_step(u)

Python API¶

МодельСреда Gymnasium

`ELVRocket(x0, number_time_steps, selected_state_output=None, t0=0, dt=0.01)` ¶

Bases: ModelBase

ELV rocket in longitudinal control channel.

Parameters:

Name	Type	Description	Default
`x0`	`ndarray \| list[float]`	Initial state of the control object.	required
`number_time_steps`	`int`	Number of time steps.	required
`selected_state_output`	`optional`	Selected states of the control object. Defaults to None.	`None`
`t0`	`int`	Initial time. Defaults to 0.	`0`
`dt`	`float`	Discretization frequency. Defaults to 0.01.	`0.01`

Action space

ele: elevator [rad]

State space (order): alpha: Angle of attack [rad] q: Pitch angular velocity [rad/s] theta: Pitch [rad]

Output space (order): alpha: Angle of attack [rad] q: Pitch angular velocity [rad/s] theta: Pitch [rad]

Note

The stored A/B matrices are linearised about a trim point and the first state is the angle of attack alpha (in radians), not the body-frame normal velocity w (in m/s). The coefficient A[0, 0]= -100.858 is a typical Z_alpha-type stability derivative; the corresponding coefficient for w in SI units would be several orders of magnitude smaller. Labels were kept consistent with that physical meaning.

`import_linear_system()` ¶

Load (set) stored linearised system matrices.

The matrices are defined for the state vector x = [alpha, q, theta] (angle of attack in radians, pitch rate in rad/s, pitch angle in radians) and the control u = [ele] (elevator deflection in radians). The coefficients are classical stability derivatives for a rocket's longitudinal short-period mode, so the first state has units of radians of angle of attack, not m/s of body-frame normal velocity.

`initialise_system(x0, number_time_steps)` ¶

Initialize the system and allocate history buffers.

Parameters:

Name	Type	Description	Default
`x0`	`ndarray \| list[float]`	Initial state.	required
`number_time_steps`	`int`	Number of simulation steps.	required

`run_step(ut_0)` ¶

Run one discrete-time simulation step.

Parameters:

Name	Type	Description	Default
`ut_0`	`ndarray`	Control vector.	required

Returns:

Type	Description
`ndarray`	np.ndarray: Next state at time t+1.

`update_system_attributes()` ¶

Update time-dependent attributes after each simulation step.

`get_state(state_name, to_deg=False, to_rad=False)` ¶

Return the time history of a state.

Parameters:

Name	Type	Description	Default
`state_name`	`str`	State name.	required
`to_deg`	`bool`	Convert radians to degrees.	`False`
`to_rad`	`bool`	Convert degrees to radians.	`False`

Returns:

Type	Description
`ndarray`	np.ndarray: State history array.

`get_control(control_name, to_deg=False, to_rad=False)` ¶

Return the time history of a control input.

Parameters:

Name	Type	Description	Default
`control_name`	`str`	Control signal name.	required
`to_deg`	`bool`	Convert radians to degrees.	`False`
`to_rad`	`bool`	Convert degrees to radians.	`False`

Returns:

Type	Description
`ndarray`	np.ndarray: Control history array.

`get_output(state_name, to_deg=False, to_rad=False)` ¶

Return the time history of an output signal.

Parameters:

Name	Type	Description	Default
`state_name`	`str`	Output name.	required
`to_deg`	`bool`	Convert radians to degrees.	`False`
`to_rad`	`bool`	Convert degrees to radians.	`False`

Returns:

Type	Description
`ndarray`	np.ndarray: Output history array.

`plot_output(output_name, time, lang='rus', to_deg=False, to_rad=False, figsize=(10, 10))` ¶

Plot an output signal over time.

Parameters:

Name	Type	Description	Default
`output_name`	`str`	Output name.	required
`time`	`ndarray`	Time vector.	required
`lang`	`str`	Axis label language ('rus' or 'eng'). Defaults to 'rus'.	`'rus'`
`to_deg`	`bool`	Convert radians to degrees.	`False`
`to_rad`	`bool`	Convert degrees to radians.	`False`
`figsize`	`tuple`	Figure size.	`(10, 10)`

Returns:

Type	Description
`Figure`	matplotlib.figure.Figure: Figure object.

`LinearLongitudinalELVRocket(initial_state, reference_signal, number_time_steps, tracking_states=None, state_space=None, control_space=None, output_space=None, reward_func=None, dt=0.01)` ¶

Bases: Env

Simulation of ELVRocket control object for training AI agents.

State order: [alpha, q, theta] in SI units (rad, rad/s, rad). Action: elevator in radians.

Parameters:

Name	Type	Description	Default
`initial_state`	`Union[ndarray, list[float]]`	Initial state [alpha, q, theta] in SI units (radians).	required
`reference_signal`	`Union[ndarray, Callable]`	Reference signal (radians for angular states).	required
`number_time_steps`	`int`	Number of simulation steps.	required
`tracking_states`	`Optional[List[str]]`	Tracked states.	`None`
`state_space`	`Optional[List[str]]`	State space.	`None`
`control_space`	`Optional[List[str]]`	Control space.	`None`
`output_space`	`Optional[List[str]]`	Full output space (including noise).	`None`
`reward_func`	`Optional[Callable]`	Reward function (WIP status).	`None`

Initialize ELV longitudinal environment.

`reward(state, ref_signal, ts)` `staticmethod` ¶

Evaluate control performance.

Parameters:

Name	Type	Description	Default
`state`	`_type_`	Current state.	required
`ref_signal`	`_type_`	Reference state.	required
`ts`	`_type_`	Time step.	required

Returns:

Name	Type	Description
`reward`	`float`	Control performance evaluation.

`step(action)` ¶

Execute a simulation step.

Parameters:

Name	Type	Description	Default
`action`	`ndarray`	Array of control signals in radians.	required

Returns:

Name	Type	Description
`next_state`	`ndarray`	Next state of the control object.
`reward`	`ndarray`	Evaluation of control algorithm actions.
`done`	`bool`	Simulation status, whether completed or not.
`logging`	`any`	Additional information (not used).

`reset(seed=None, options=None)` ¶

Reset simulation environment to initial conditions.

Parameters:

Name	Type	Description	Default
`seed`	`int`	Seed for random number generator.	`None`
`options`	`dict`	Additional options for initialization.	`None`

`render()` ¶

Visual display of actions in the environment. Status: WIP.

Raises:

Type	Description
`NotImplementedError`	Rendering is not implemented for this environment.
